Wyłącznik nadprądowy S301 1P C 20A 6000A serii DX3 | 407671 Legrand

Opis i Kluczowe Cechy

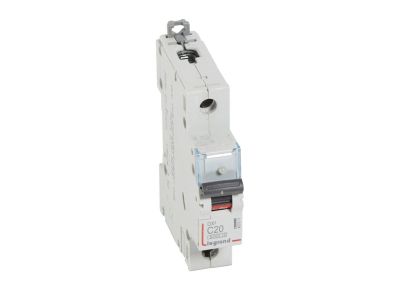

Wyłącznik nadprądowy S301 serii DX3, jednobiegunowy, o charakterystyce C i prądzie znamionowym 20 A, zapewnia skuteczną ochronę obwodów przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) gwarantuje bezpieczne wyłączenie prądów zwarciowych przy napięciu 230/400 V. Szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a kompatybilność z systemem HX3 i akcesoriami DX3 umożliwia elastyczną rozbudowę instalacji.

• Charakterystyka C (5–10×I_n): Zapewnia selektywne wyzwalanie w obwodach z odbiornikami o podwyższonym prądzie rozruchu – silniki, transformatory, wentylatory.
• Prąd znamionowy 20 A: Umożliwia bezpieczne zabezpieczenie obwodów o średnim obciążeniu, np. gniazd wtyczkowych, oświetlenia czy ogrzewania.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje skuteczne wyłączanie zwarć, zwiększając bezpieczeństwo ludzi i instalacji.
• Szerokość 1 modułu (17,5 mm): Pozwala na maksymalne wykorzystanie przestrzeni w rozdzielnicy – idealne przy modernizacji i rozbudowie.
• Kompatybilność z systemem HX3 do 125 A oraz akcesoriami DX3: Umożliwia montaż szyn grzebieniowych/sztyftowych, wyzwalaczy, styków pomocniczych, napędów i bloków różnicowoprądowych – pełna elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik nadprądowy S301 DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE i jest przeznaczony do stosowania zgodnie z obowiązującymi przepisami w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S301 1P C 20A znajduje zastosowanie w ochronie obwodów końcowych w instalacjach mieszkaniowych, biurowych i lekkiego przemysłu. Dzięki charakterystyce C sprawdza się szczególnie tam, gdzie występują odbiorniki o chwilowo podwyższonym prądzie rozruchu.

• Zabezpieczanie linii zasilających gniazda wtyczkowe, oświetlenie i ogrzewanie elektryczne.
• Ochrona obwodów z silnikami małej mocy, pompami, wentylatorami i urządzeniami klimatyzacyjnymi.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach z szynami grzebieniowymi HX3.
• Jako element zabezpieczający w automatykach budynkowych i sterowaniu oświetleniem.

Wskazówki Montażowe

Montaż i obsługa wyłącznika nadprądowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego obwodu oraz warunków środowiskowych. Szczegółowe wartości momentów dokręcania i dopuszczalne przekroje znajdują się w dokumentacji producenta. Zachowaj wymagane odległości izolacyjne i wentylacyjne.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, wyłącznik nadprądowy S301 DX3 nie posiada podświetlenia. Dźwignia załączająca jest w kolorze czarnym.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia ochrony w karcie katalogowej. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy ma stopień ochrony IP20, jednak zalecamy weryfikację w dokumentacji technicznej oraz dobór obudowy odpowiedniej do warunków otoczenia.
• Czy można do niego podłączyć wyzwalacz wzrostowy lub styk pomocniczy? Tak, produkt umożliwia wyposażenie w styki pomocnicze, wyzwalacze (napięciowe, podnapięciowe) oraz napędy z serii DX3. Możliwe jest także przyłączenie bloków różnicowoprądowych.
