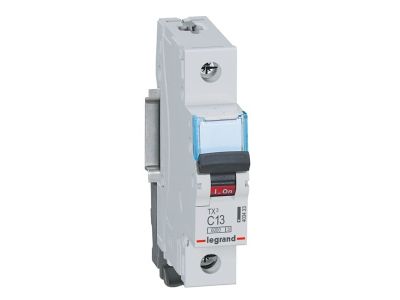

Wyłącznik nadprądowy S301 1P C 13A 6kA serii TX3 | 403433 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 serii TX3 (symbol 403433) to jednobiegunowy aparat modułowy o prądzie znamionowym 13 A i charakterystyce C, przeznaczony do zabezpieczania obwodów przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (według IEC 60898-1) zapewnia skuteczną ochronę w standardowych instalacjach niskiego napięcia. Szerokość 1 modułu (17,5 mm) umożliwia oszczędne gospodarowanie miejscem w rozdzielnicy.

• Prąd znamionowy 13 A: Pozwala na bezpieczną pracę w obwodach o umiarkowanym obciążeniu, takich jak oświetlenie, gniazda wtykowe czy urządzenia AGD.
• Charakterystyka C (5-10 In): Odpowiednia do zabezpieczania obwodów z odbiornikami o charakterze indukcyjnym i rezystancyjnym, gdzie występują krótkotrwałe prądy rozruchowe (np. silniki, transformatory).
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) oraz 10 kA (IEC 60947-2): Gwarantuje niezawodne wyłączenie w przypadku zwarcia, minimalizując ryzyko uszkodzenia instalacji.
• Montaż na szynie TH35 (DIN): Standardowy sposób instalacji w rozdzielnicach, umożliwiający szybki i pewny montaż oraz demontaż.
• Możliwość rozbudowy: Aparat można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, co zwiększa funkcjonalność i automatyzację (brak możliwości podłączenia bloków różnicowoprądowych).

Zgodność z Normami

Wyłącznik nadprądowy S301 TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC 60947-2 (10000 A przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce C i prądowi 13 A, wyłącznik nadaje się do zabezpieczania obwodów w instalacjach mieszkaniowych, biurowych i przemysłowych. Może być stosowany m.in. w:

• Ochronie obwodów oświetlenia i gniazd wtykowych w pomieszczeniach.
• Zabezpieczeniu obwodów z urządzeniami elektrycznymi (np. piece, pompy, klimatyzatory) o niewielkim prądzie rozruchowym.
• Instalacjach automatyki budynkowej jako zabezpieczenie przed polem podstawowym.
• Rozdzielnicach TH35, gdzie wymagana jest kompaktowa budowa (1 moduł) i możliwość rozbudowy o akcesoria.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie nośnej TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Momenty dokręcania śrub oraz przekroje przewodów dobierać zgodnie z dokumentacją producenta i obowiązującymi przepisami. Należy pamiętać, że wyłącznik nie może być podłączany do bloków różnicowoprądowych – do tego celu stosuje się dedykowane aparaty.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę C, co oznacza, że wyzwala w zakresie 5-10 krotności prądu znamionowego. Jest odpowiednia do obwodów z odbiornikami, które generują krótkotrwałe prądy rozruchowe (np. silniki).
• Czy można podłączyć do niego blok różnicowoprądowy? Nie, wyłącznik S301 serii TX3 nie umożliwia bezpośredniego podłączenia bloku różnicowoprądowego. W przypadku konieczności ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy.
• Jaką szerokość modułu ma wyłącznik? Zajmuje 1 moduł (17,5 mm), co pozwala na oszczędność miejsca w rozdzielnicy.
