Wyłącznik nadprądowy S301 1P C 10A 6000A serii DX3 | 407668 Legrand

Opis i Kluczowe Cechy

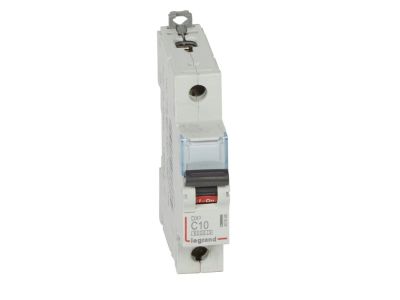

Wyłącznik nadprądowy S301 serii DX3 (symbol 407668) to jednobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 10 A, zapewniający niezawodną ochronę przeciążeniową i zwarciową w instalacjach elektrycznych. Dzięki zwarciowej zdolności łączeniowej 6000 A (zgodnie z IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2) gwarantuje bezpieczne wyłączanie nawet przy dużych prądach zwarciowych. Szerokość 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie rozdzielnicy.

• Prąd znamionowy 10 A: Odpowiedni do zabezpieczania obwodów odbiorników o mocy do 2,3 kW przy 230 V – zapewnia bezpieczną i selektywną ochronę bez zbędnych wyłączeń.
• Charakterystyka C: Zapewnia selektywną ochronę w obwodach z urządzeniami o podwyższonych prądach rozruchowych (np. silniki, transformatory) – minimalizuje ryzyko fałszywych wyłączeń.
• Zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na zwarcia – bezpieczeństwo instalacji nawet w przypadku zwarć o dużej mocy.
• Szerokość 1 moduł (17,5 mm): Kompaktowa budowa umożliwia montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce w szafie.
• Kompatybilność z systemem HX3 do 125 A: Możliwość optymalnego rozdziału energii w rozdzielnicy wraz z innymi aparatami serii DX3.

Zgodność z Normami

Wyłącznik nadprądowy S301 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do zabezpieczania instalacji) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S301 przeznaczony jest do ochrony obwodów końcowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Dzięki charakterystyce C sprawdza się w obwodach z odbiornikami o charakterze indukcyjnym i pojemnościowym.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów silników, pomp i wentylatorów o umiarkowanym prądzie rozruchowym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element selektywnej ochrony przeciwzwarciowej.
• Integracja z systemem optymalnego rozdziału energii HX3 dla scentralizowanego zarządzania obwodami do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S301 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN), zatrzaskując je w odpowiedniej pozycji. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami (np. PN-HD 60364) i prądem znamionowym 10 A. Moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną producenta. Wyłącznik może być przyłączany za pomocą szyn grzebieniowych lub sztyftowych, a także wyposażony w opcjonalne styki pomocnicze, wyzwalacze i napędy z serii DX3.

FAQ

• Czy wyłącznik nadprądowy S301 ma podświetlenie? Nie, standardowy wyłącznik nadprądowy nie jest wyposażony w podświetlenie. Do sygnalizacji stanu zalecane jest zastosowanie opcjonalnych styków pomocniczych sygnalizujących położenie dźwigni.
• Jaki jest stopień ochrony tego wyłącznika? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, wyłącznik posiada typowy dla tej kategorii stopień ochrony IP20 (ochrona przed dotykiem palcem). Dokładne dane IP należy sprawdzić w karcie katalogowej producenta – w przypadku montażu w suchych pomieszczeniach IP20 jest wystarczające.
• Jaka jest charakterystyka wyzwalania C i do czego służy? Charakterystyka C oznacza, że wyłącznik zaprojektowano do zabezpieczania obwodów, w których występują krótkotrwałe przeciążenia o wyższej wartości, np. podczas rozruchu silników. Jest to standardowa charakterystyka dla obwodów z odbiornikami indukcyjnymi i pojemnościowymi, zapewniająca selektywność z wyłącznikami o charakterystyce B i D.
