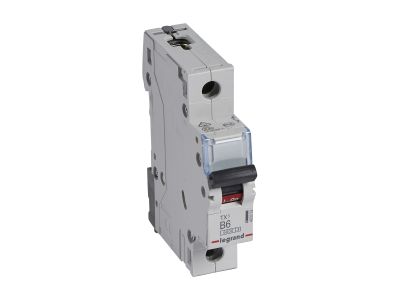

Wyłącznik nadprądowy S301 1P B 6A 6kA serii TX3 | 403353 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 serii TX3 od renomowanego producenta LEGRAND to wysokiej klasy aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6 A, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów o mniejszym obciążeniu, takich jak nowoczesne systemy oświetleniowe LED czy zaawansowana elektronika sterująca. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że wyzwalacz magnetyczny reaguje przy prądzie od 3 do 5-krotności prądu znamionowego, zapewniając szybką reakcję w instalacjach domowych i komercyjnych.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A (6 kA) zgodnie z normą IEC 60898-1, co gwarantuje bezpieczeństwo nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Modułowość: Standardowa szerokość wynosząca 17,5 mm (1 moduł) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Kompatybilność: Aparat umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace monterskie.
• Rozbudowa: Możliwość doposażenia w akcesoria dodatkowe z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy, zwiększa funkcjonalność systemu automatyki budynkowej.

Zgodność z Normami

Wyłącznik nadprądowy LEGRAND TX3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i bytowych. Urządzenie spełnia wymagania normy IEC 60898-1 dla instalacji domowych (zdolność 6 kA przy 230/400 V~) oraz normy IEC 60947-2 dla zastosowań przemysłowych, gdzie osiąga zdolność łączeniową na poziomie 10 kA. Posiadanie tych certyfikatów jest gwarancją, że produkt przeszedł restrykcyjne testy wytrzymałości elektrycznej i mechanicznej.

Zastosowanie

Dzięki charakterystyce B i prądowi znamionowemu 6 A, wyłącznik ten znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest szczególnie rekomendowany do:

• Zabezpieczania obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrony czułych odbiorników elektronicznych, gdzie nie występują duże prądy rozruchowe.
• Zastosowań w rozdzielnicach sterowniczych jako zabezpieczenie obwodów pomocniczych.
• Instalacji w budownictwie wielorodzinnym, gdzie wymagana jest wysoka selektywność i pewność zadziałania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Czarna dźwignia załączająca pozwala na szybką identyfikację stanu aparatu. Należy pamiętać, że seria TX3 w tej konfiguracji nie pozwala na bezpośrednie przyłączanie bloków różnicowoprądowych, jednak jest w pełni kompatybilna z akcesoriami sterującymi serii DX3, które montuje się po lewej stronie aparatu.

FAQ

• Czy ten wyłącznik nadaje się do silników elektrycznych? Ze względu na charakterystykę B, wyłącznik ten jest przeznaczony do odbiorników o niskim prądzie rozruchowym. Do silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C lub D.
• Czy mogę użyć szyny łączeniowej do tego modelu? Tak, konstrukcja zacisków umożliwia stosowanie zarówno szyn sztyftowych, jak i grzebieniowych, co ułatwia mostkowanie wielu wyłączników w jednym rzędzie.
• Jaki jest kolor dźwigni? Model ten wyposażony jest w ergonomiczną dźwignię w kolorze czarnym.
