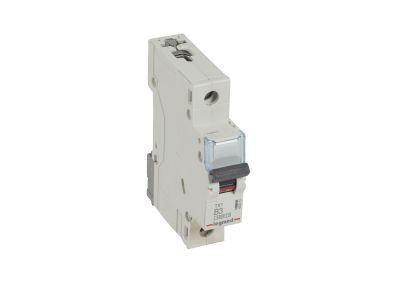

Wyłącznik nadprądowy S301 1P B 3A 6kA serii TX3 | 403351 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 z serii TX3 to jednobiegunowy aparat modułowy o prądzie znamionowym 3 A i charakterystyce B, przeznaczony do ochrony obwodów odbiorczych przed przeciążeniami i zwarciami. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA według IEC 60898-1 (10 kA według IEC 60947-2) zapewnia bezpieczne wyłączanie zwarć w instalacjach domowych i przemysłowych. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 3 A (charakterystyka B): Idealny do ochrony obwodów o małym obciążeniu, np. oświetlenia lub gniazd w mieszkaniach – szybkie wyzwalanie przy prądach zwarciowych od 3 do 5 krotności In.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka zdolność wyłączania prądów zwarciowych, co gwarantuje bezpieczeństwo instalacji i urządzeń w warunkach awaryjnych.
• Napięcie znamionowe 230/400 V~: Uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych.
• Szerokość 1 modułu (17,5 mm): Kompaktowa konstrukcja umożliwia montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce na szynie TH35.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 – umożliwia zdalne sterowanie i sygnalizację stanów pracy.

Zgodność z Normami

Wyłącznik nadprądowy S301 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w ochronie instalacji elektrycznych. Posiada certyfikat CE.

Zastosowanie

Wyłącznik S301 dedykowany jest do ochrony obwodów końcowych w instalacjach niskiego napięcia. Sprawdza się w:

• Ochronie obwodów oświetleniowych i gniazd w budynkach mieszkalnych i biurowych.
• Zabezpieczeniu sterowników, czujników i innych odbiorników o małej mocy w automatyce budynkowej.
• Ochronie obwodów pomocniczych w rozdzielnicach przemysłowych.
• Jako element zabezpieczający w instalacjach tymczasowych i na budowach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od zasilania. Moment dokręcania śrub zaciskowych oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do połączeń wielobiegunowych.

FAQ

• Jaka jest charakterystyka wyzwalania B? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie zwarciowym od 3 do 5 razy większym od prądu znamionowego (In). Jest stosowany głównie do ochrony obwodów o charakterze rezystancyjnym i niewielkiej indukcyjności, np. oświetlenia, gniazd w domu.
• Czy można podłączyć blok różnicowoprądowy? Nie, wyłącznik S301 nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych. Do uzyskania ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy lub wyłącznik nadprądowo-różnicowoprądowy.
• Jaka jest szerokość modułu? Szerokość wynosi 1 moduł, czyli 17,5 mm, co odpowiada standardowej jednostce na szynie TH35.
