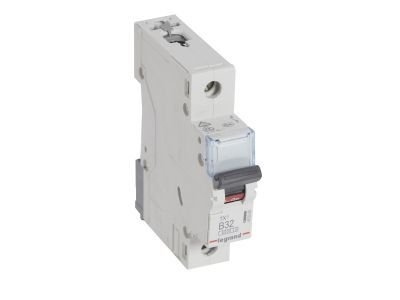

Wyłącznik nadprądowy S301 1P B 32A 6kA serii TX3 | 403360 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 serii TX3 od renomowanego producenta LEGRAND to zaawansowany element aparatury modułowej, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32 A, co pozwala na skuteczne zabezpieczanie obwodów o znacznym obciążeniu. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że jest on zoptymalizowany do ochrony przewodów i odbiorników przed skutkami przeciążeń oraz zwarć w obwodach o niskich prądach rozruchowych, takich jak obwody oświetleniowe czy gniazda wtykowe ogólnego przeznaczenia.

• Znamionowa zdolność zwarciowa: Urządzenie oferuje wytrzymałość na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz aż 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje stabilną pracę nawet w wymagających warunkach sieciowych.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie jeden moduł (17,5 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Wszechstronność połączeń: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i zapewnia pewność styku.
• Rozbudowa systemu: Produkt jest w pełni kompatybilny z akcesoriami serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co pozwala na budowę zaawansowanych systemów automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, zapewniając zdolność łączeniową 6 kA przy napięciu 230/400 V~. Dodatkowo, urządzenie legitymuje się zgodnością z normą IEC 60947-2, dedykowaną dla zastosowań przemysłowych, gdzie jego zdolność zwarciowa wzrasta do 10 kA, co czyni go uniwersalnym rozwiązaniem dla szerokiego spektrum inwestycji.

Zastosowanie

Wyłącznik nadprądowy Legrand TX3 32A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Dzięki charakterystyce B, jest idealnym wyborem do zabezpieczania:

• Obwodów gniazd wtykowych w biurach i mieszkaniach.
• Systemów oświetleniowych o standardowym poborze prądu.
• Urządzeń grzewczych i innych odbiorników rezystancyjnych.
• Rozdzielnic piętrowych w budynkach wielorodzinnych, gdzie wymagana jest wysoka selektywność i pewność zadziałania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki ergonomicznemu projektowi, instalacja jest intuicyjna i bezpieczna:

• Montaż na szynie: Zatrzaskowy system mocowania zapewnia stabilne osadzenie wyłącznika na szynie TH35.
• Okablowanie: Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu znamionowego 32 A, oraz dokręcanie zacisków z odpowiednim momentem obrotowym, aby uniknąć przegrzewania się styków.
• Oznakowanie: Dźwignia załączająca w kolorze czarnym pozwala na szybką identyfikację stanu pracy urządzenia, a czytelne pole opisowe na froncie ułatwia identyfikację zabezpieczanego obwodu.
• Uwaga: Należy pamiętać, że model ten nie posiada możliwości przyłączania bloków różnicowoprądowych.

FAQ

• Czy do tego wyłącznika można podłączyć styk pomocniczy? Tak, wyłącznik jest w pełni kompatybilny z wyposażeniem dodatkowym serii DX3, co obejmuje styki pomocnicze, sygnalizacyjne oraz wyzwalacze.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy budownictwa ogólnego (IEC 60898-1), natomiast 10kA to zdolność zwarciowa określona według normy przemysłowej (IEC 60947-2).
• Czy wyłącznik nadaje się do silników o dużym rozruchu? Ze względu na charakterystykę B, wyłącznik ten jest przeznaczony do obwodów o niskich prądach rozruchowych. Do silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D.
