Wyłącznik nadprądowy S301 1P B 2A 6kA serii TX3 | 403350 Legrand

Opis i Kluczowe Cechy

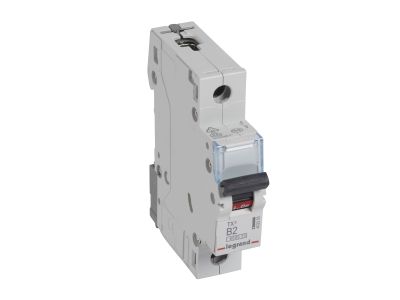

Wyłącznik nadprądowy Legrand z serii TX3 o numerze referencyjnym 403350 to wysokiej klasy aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 2 A, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów o niskim poborze mocy, takich jak zaawansowane układy sterowania czy precyzyjne oświetlenie LED. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że reaguje bezzwłocznie przy prądzie o wartości od 3 do 5-krotności prądu znamionowego, zapewniając optymalną ochronę w budownictwie mieszkaniowym i komercyjnym.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje bezpieczeństwo nawet w przypadku wystąpienia prądów o dużym natężeniu.
• Konstrukcja modułowa: Szerokość aparatu to standardowe 17,5 mm (1 moduł), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Ergonomia: Wyposażony w czarną dźwignię załączającą, która w sposób czytelny sygnalizuje stan pracy urządzenia.
• Wszechstronność: Możliwość zasilania za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych znacząco przyspiesza prace prefabrykacyjne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Wyłącznik spełnia wymagania normy IEC 60898-1, dedykowanej dla instalacji domowych i podobnych, zapewniając zdolność wyłączania 6 kA przy napięciu 230/400 V~. Dodatkowo, aparat jest zgodny z normą IEC 60947-2, co podnosi jego parametry do 10 kA w warunkach przemysłowych, czyniąc go uniwersalnym komponentem w rękach inżyniera elektryka.

Zastosowanie

Wyłącznik nadprądowy S301 B 2A znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej oraz przemysłowej. Ze względu na niski prąd znamionowy (2 A), jest on szczególnie rekomendowany do:

• Zabezpieczania obwodów sterowniczych i sygnalizacyjnych.
• Ochrony czułych odbiorników elektronicznych i zasilaczy impulsowych.
• Zabezpieczania cewek styczników oraz przekaźników w szafach sterowniczych.
• Instalacji oświetleniowych o małej mocy, gdzie wymagana jest selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do szybkiego montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki kompatybilności z serią TX3 i DX3, aparat może być doposażony w dodatkowe akcesoria, takie jak styki pomocnicze, styki sygnalizacyjne, wyzwalacze wzrostowe czy napędy zdalne, co pozwala na budowę zaawansowanych systemów zdalnego nadzoru. Należy pamiętać, że model ten nie posiada możliwości przyłączenia bloków różnicowoprądowych. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały i pewny styk elektryczny.

FAQ

• Czy ten wyłącznik nadaje się do silników o dużym rozruchu? Nie, charakterystyka B jest przeznaczona do odbiorników o niskich prądach rozruchowych. Do silników zaleca się charakterystykę C lub D.
• Czy mogę do niego podłączyć styk pomocniczy? Tak, aparat jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na rozbudowę o styki pomocnicze i wyzwalacze.
• Jaka jest szerokość urządzenia? Wyłącznik zajmuje dokładnie jeden moduł w rozdzielnicy, czyli 17,5 mm.
