Wyłącznik nadprądowy S301 1P B 20A 6kA serii TX3 | 403358 Legrand

Opis i Kluczowe Cechy

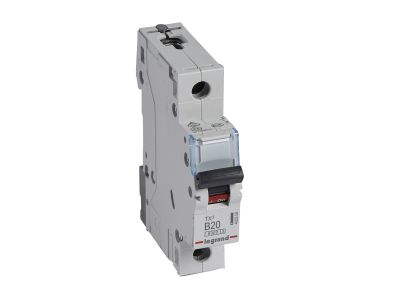

Wyłącznik nadprądowy Legrand z serii TX3 o numerze referencyjnym 403358 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat jednobiegunowy (1P), przeznaczony jest do ochrony obwodów przed skutkami przeciążeń oraz zwarć. Prąd znamionowy wynoszący 20 A w połączeniu z charakterystyką wyzwalania typu B sprawia, że urządzenie idealnie reaguje na niskie wartości prądów rozruchowych, chroniąc odbiorniki o małym prądzie rozruchowym oraz przewody instalacyjne.

• Zdolność zwarciowa: Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1, co gwarantuje bezpieczeństwo w standardowych instalacjach budynkowych.
• Wszechstronność montażu: Standardowa szerokość modułowa 17,5 mm pozwala na optymalne wykorzystanie miejsca w rozdzielnicy, a montaż na wsporniku TH35 (szyna DIN) zapewnia szybką i stabilną instalację.
• Elastyczność połączeń: Konstrukcja zacisków umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace prefabrykacyjne.
• Rozbudowa: Wyłącznik jest kompatybilny z akcesoriami z serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co pozwala na budowę zaawansowanych systemów automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i domowych. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych (zdolność 6 kA przy napięciu 230/400 V~) oraz normy IEC 60947-2 dla zastosowań przemysłowych, gdzie osiąga zdolność łączeniową na poziomie 10 kA. Czarna dźwignia załączająca stanowi wyraźny wskaźnik stanu pracy urządzenia, ułatwiając diagnostykę serwisową.

Zastosowanie

Wyłącznik nadprądowy S301 B 20A znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki charakterystyce B, jest on dedykowany do ochrony obwodów gniazd wtykowych oraz oświetlenia, gdzie nie występują duże udary prądowe przy załączaniu odbiorników. Jest to idealne rozwiązanie dla elektryków realizujących instalacje w biurowcach, mieszkaniach oraz obiektach użyteczności publicznej, gdzie wymagana jest wysoka selektywność zabezpieczeń i pewność działania marki Legrand.

Wskazówki Montażowe

Podczas instalacji wyłącznika serii TX3 należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Urządzenie montuje się na standardowej szynie TH35. Dzięki możliwości współpracy z szynami łączeniowymi, monter może w łatwy sposób zrealizować mostkowanie wielu aparatów w jednym rzędzie. Należy pamiętać, że model ten nie pozwala na bezpośrednie przyłączanie bloków różnicowoprądowych, co należy uwzględnić na etapie projektowania rozdzielnicy.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, aparat jest w pełni kompatybilny z akcesoriami serii DX3, co obejmuje styki pomocnicze i sygnalizacyjne.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6000 A odnosi się do normy budowlanej IEC 60898-1, natomiast 10 kA to zdolność zwarciowa według normy przemysłowej IEC 60947-2.
• Czy wyłącznik posiada czarną dźwignię? Tak, zgodnie ze specyfikacją serii TX3, dźwignia załączająca jest w kolorze czarnym.
• Czy mogę zastosować ten wyłącznik do silnika o dużym rozruchu? Przy prądzie 20A i charakterystyce B, urządzenie może wyzwalać zbyt szybko przy dużych prądach rozruchowych. Do silników zaleca się zazwyczaj charakterystykę C lub D.
