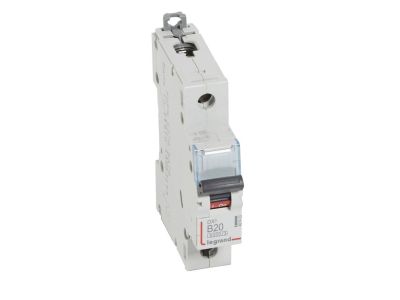

Wyłącznik nadprądowy S301 1P B 20A 6000A serii DX3 | 407433 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 jednobiegunowy (1P) o charakterystyce B i prądzie znamionowym 20 A, oznaczony symbolem 407433, to produkt z serii DX3 renomowanego producenta Hager. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, co gwarantuje bezpieczne przerwanie obwodu nawet przy wysokich prądach zwarciowych. Szerokość 1 modułu (17,5 mm) pozwala oszczędzać miejsce w rozdzielnicy, a kompatybilność z systemem optymalnego rozdziału energii HX3 (do 125 A) ułatwia rozbudowę instalacji.

• Prąd znamionowy 20 A: Zabezpiecza obwody przed przeciążeniem i zwarciem – odpowiedni do ochrony gniazd, oświetlenia i odbiorników rezystancyjnych.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych (3–5 In) – idealna do obwodów o charakterze rezystancyjnym i przewodów o małych przekrojach.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka wytrzymałość zwarciowa zapewnia niezawodną ochronę nawet w trudnych warunkach sieci.
• Szerokość 1 modułu (17,5 mm): Oszczędza miejsce w rozdzielnicy, umożliwia łatwą rozbudowę i integrację z innymi aparatami.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerza funkcjonalność o sygnalizację stanu, zdalne wyłączanie czy współpracę z automatyka budynkową.

Zgodność z Normami

Wyłącznik nadprądowy S301 spełnia wymagania norm IEC/EN 60898-1 (charakterystyka B, 6000 A) oraz IEC/EN 60947-2 (do 10 kA). Posiada certyfikat CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa i jakości.

Zastosowanie

Uniwersalny wyłącznik nadprądowy przeznaczony do ochrony obwodów odbiorczych w instalacjach niskiego napięcia (230/400 V AC).

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie odbiorników o charakterze rezystancyjnym (grzejniki, piece, bojlery).
• Stosowany w rozdzielnicach głównych i podrozdzielnicach w układach TN-S, TN-C-S.
• Łączenie z blokami różnicowoprądowymi (RCD) oraz wyzwalaczami wzrostowymi/nadnapięciowymi z serii DX3 w celu kompleksowej ochrony.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego (dla 20 A zalecany przekrój min. 2,5 mm² Cu). Moment dokręcania zacisków zgodny z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik posiada wbudowany styk pomocniczy? Nie, wyłącznik nie ma wbudowanego styku pomocniczego. Można jednak dokupić i zamontować styki pomocnicze z serii DX3, co pozwala na sygnalizację stanu załączenia.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia ochrony IP dla samego wyłącznika. W standardowej rozdzielnicy, przy zamkniętej obudowie, część czołowa aparatu spełnia wymagania IP20. Wyższy stopień ochrony zapewnia odpowiednia obudowa rozdzielnicy.
• Czy można podłączyć blok różnicowoprądowy bezpośrednio do tego wyłącznika? Tak, wyłącznik nadprądowy S301 umożliwia bezpośrednie przyłączanie bloków różnicowoprądowych (RCD) z serii DX3, tworząc kompaktowy wyłącznik różnicowoprądowy z nadprądowym (RCBO).
