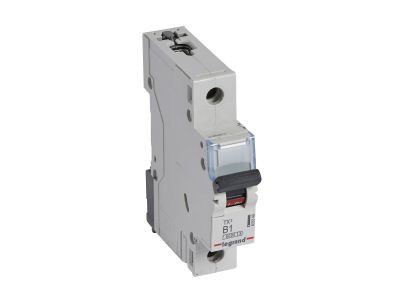

Wyłącznik nadprądowy S301 1P B 1A 6kA serii TX3 | 403349 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 z serii TX3 renomowanej marki Legrand to wysokiej klasy aparat modułowy zaprojektowany do precyzyjnej ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 1 A, co czyni je idealnym rozwiązaniem do zabezpieczania odbiorników o bardzo małym poborze mocy oraz czułych układów sterowania. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że wyzwalacz magnetyczny reaguje przy prądzie od 3 do 5-krotności prądu znamionowego, zapewniając szybką reakcję w obwodach o niskich prądach rozruchowych.

• Znamionowa zdolność łączeniowa: Urządzenie oferuje wytrzymałość zwarciową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz aż 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje najwyższy poziom bezpieczeństwa nawet w wymagających warunkach.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie jeden moduł (17,5 mm) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Wszechstronność połączeń: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i zapewnia pewność styku.
• Rozbudowa systemu: Produkt jest w pełni kompatybilny z akcesoriami serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co pozwala na budowę zaawansowanych systemów automatyki budynkowej.

Zgodność z Normami

Aparat został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych (zdolność 6 kA) oraz normy IEC 60947-2 dla zastosowań przemysłowych (zdolność 10 kA). Brak możliwości przyłączania bloków różnicowoprądowych jest cechą konstrukcyjną tej konkretnej serii, co należy uwzględnić przy projektowaniu selektywności zabezpieczeń.

Zastosowanie

Dzięki niskiemu prądowi znamionowemu 1 A oraz charakterystyce B, wyłącznik ten znajduje szerokie zastosowanie w specyficznych obszarach elektroenergetyki:

• Ochrona obwodów sterowniczych i sygnalizacyjnych w szafach automatyki.
• Zabezpieczanie czujników, przekaźników oraz małych zasilaczy impulsowych.
• Ochrona obwodów oświetleniowych LED o niewielkiej mocy, gdzie wymagana jest szybka reakcja na zwarcie.
• Zastosowania w budownictwie mieszkaniowym i komercyjnym jako precyzyjne zabezpieczenie końcowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki ergonomicznej dźwigni załączającej w kolorze czarnym, status aparatu jest wyraźnie widoczny nawet w słabo oświetlonych rozdzielnicach. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwałe połączenie przewodów i uniknąć zjawiska przegrzewania się styków. Możliwość współpracy z szynami łączeniowymi pozwala na estetyczne i bezpieczne mostkowanie wielu aparatów w jednym rzędzie.

FAQ

• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, wyłącznik S301 serii TX3 jest w pełni kompatybilny z wyposażeniem pomocniczym serii DX3, co pozwala na zdalną sygnalizację stanu pracy.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6000 A odnosi się do normy budowlanej (IEC 60898-1), natomiast 10 kA to zdolność zwarciowa określona według normy przemysłowej (IEC 60947-2), co świadczy o wysokiej wytrzymałości konstrukcji.
• Czy wyłącznik posiada czarną dźwignię? Tak, zgodnie ze specyfikacją serii TX3, dźwignia załączająca jest w kolorze czarnym, co ułatwia identyfikację wizualną w rozdzielnicy.
