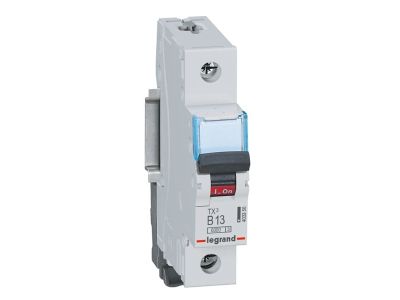

Wyłącznik nadprądowy S301 1P B 13A 6kA serii TX3 | 403356 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 serii TX3 od renomowanego producenta LEGRAND to wysokiej klasy aparat modułowy zaprojektowany z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 13 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe ogólnego przeznaczenia. Wyłącznik posiada znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1, co gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia zwarć o dużej energii.

• Konstrukcja jednobiegunowa (1P): Zajmuje tylko jeden moduł o szerokości 17,5 mm, co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Wysoka zdolność zwarciowa: 6 kA (wg IEC 60898-1) oraz 10 kA (wg IEC 60947-2) przy napięciu 230/400 V~ zapewnia niezawodność w trudnych warunkach.
• Kompatybilność z akcesoriami: Możliwość rozbudowy o styki pomocnicze, wyzwalacze oraz napędy z zaawansowanej serii DX3 zwiększa funkcjonalność aparatu.
• Elastyczność podłączeń: Zaciski przystosowane do przyłączania za pomocą szyn grzebieniowych lub sztyftowych ułatwiają mostkowanie aparatów.
• Ergonomia: Wyraźna, czarna dźwignia załączająca pozwala na szybką identyfikację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, oferując zdolność łączeniową 6000 A. Dodatkowo, aparat jest zgodny z normą przemysłową IEC 60947-2, gdzie jego zdolność zwarciowa graniczna wynosi 10 kA, co pozwala na jego stosowanie w bardziej wymagających aplikacjach komercyjnych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy LEGRAND TX3 13A znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Dzięki charakterystyce B, aparat reaguje bezzwłocznie przy prądach przeciążeniowych o niskiej wartości, chroniąc przewody przed przegrzaniem i uszkodzeniem izolacji. Jest to optymalny wybór do zabezpieczania obwodów odbiorczych, w których nie występują duże udary prądowe przy załączaniu urządzeń. Należy pamiętać, że model ten nie posiada możliwości przyłączania bloków różnicowoprądowych, co należy uwzględnić na etapie projektowania rozdzielnicy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Montaż na szynie: Aparat jest przystosowany do szybkiego zatrzaskiwania na standardowym wsporniku TH35 (szyna DIN).
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Oszynowanie: Wykorzystanie szyn grzebieniowych znacznie przyspiesza montaż i poprawia estetykę okablowania wewnątrz rozdzielnicy.
• Przestrzeń: Szerokość 17,5 mm (1 moduł) ułatwia planowanie rozmieszczenia aparatury modułowej.

FAQ

• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, wyłączniki serii TX3 są w pełni kompatybilne z akcesoriami serii DX3, co pozwala na montaż styków pomocniczych, sygnalizacyjnych oraz wyzwalaczy wzrostowych.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6 kA odnosi się do normy domowej IEC 60898-1, natomiast 10 kA to zdolność zwarciowa określona według normy przemysłowej IEC 60947-2 dla tego samego urządzenia.
• Czy mogę podłączyć ten wyłącznik szyną sztyftową? Tak, konstrukcja zacisków umożliwia podłączenie zarówno szyn grzebieniowych, jak i sztyftowych.
