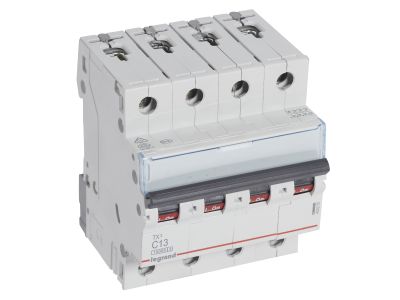

Wyłącznik nadprądowy S 314 4P C 13A 10000A SERII TX3 | 404255 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 z serii TX3 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 13 A i charakterystyce C. Przeznaczony do montażu w rozdzielnicach na szynie TH35, zajmuje 4 moduły (70 mm). Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (IEC 60898-1) oraz 16 kA (IEC 60947-2) zapewnia skuteczne wyłączanie prądów zwarciowych w instalacjach domowych i przemysłowych.

• Prąd znamionowy 13 A: Odpowiedni do zabezpieczania obwodów odbiorczych o średnim obciążeniu, takich jak gniazda czy oświetlenie w instalacjach mieszkaniowych i biurowych.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 razy większym od prądu znamionowego – zalecana do obwodów z odbiornikami indukcyjnymi (silniki, transformatory) i rozruchami o podwyższonym prądzie.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka skuteczność wyłączania zwarć zapewnia bezpieczeństwo instalacji w różnych warunkach sieci.
• Szerokość 4 moduły (70 mm): Kompaktowa konstrukcja ułatwia montaż w standardowych rozdzielnicach modułowych z zachowaniem miejsca dla innych aparatów.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Umożliwia rozbudowę systemu o sygnalizację stanu, zdalne wyłączanie lub sterowanie bez konieczności wymiany wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S314 TX3 spełnia wymagania norm IEC 60898-1 (dla instalacji mieszkaniowych i podobnych) oraz IEC 60947-2 (dla zastosowań przemysłowych). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony przewodów przed przeciążeniem i zwarciem w obwodach jednofazowych i trójfazowych. Sprawdza się zarówno w nowych instalacjach, jak i modernizowanych rozdzielnicach.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie odbiorników o charakterze indukcyjnym (silniki, pompy, wentylatory) w instalacjach przemysłowych i rolniczych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Integracja z systemami automatyki budynkowej za pomocą wyzwalaczy i styków pomocniczych serii DX3.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać zgodnie z obciążalnością prądową – dla prądu 13 A zalecany min. 1,5 mm² (Cu). Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów podano w dokumentacji producenta. Wyłącznik umożliwia podłączenie szyn grzebieniowych (grzebienie) oraz szyn sztyftowych – brak możliwości dołączania bloków różnicowoprądowych.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 10 kA, natomiast według IEC 60947-2 – 16 kA (dla napięcia 230/400 V~). Oznacza to, że wyłącznik bezpiecznie wyłącza prądy zwarciowe o wartości do 10 kA w typowych instalacjach domowych oraz do 16 kA w zastosowaniach przemysłowych.
• Czy do wyłącznika można podłączyć blok różnicowoprądowy? Nie. Producent wyklucza możliwość przyłączania bloków różnicowoprądowych. Ochronę przeciwporażeniową należy zapewnić za pomocą oddzielnych wyłączników różnicowoprądowych montowanych w rozdzielnicy.
• Jakie akcesoria można dodać do wyłącznika? Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze (np. wzrostowe lub podnapięciowe) oraz napędy silnikowe z serii DX3. Pozwala to na zdalne sterowanie, sygnalizację stanu lub rozszerzenie funkcjonalności bez demontażu głównego aparatu.
