Wyłącznik nadprądowy S 314 4P B 63A 10000A serii DX3 | 409071 Legrand

Opis i Kluczowe Cechy

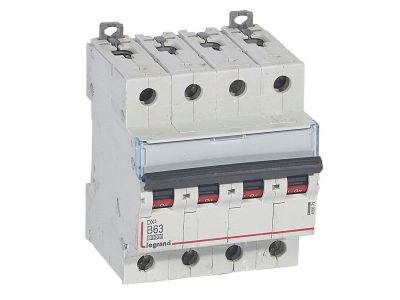

Wyłącznik nadprądowy S314 (symbol 409071) z serii DX3 to czterobiegunowe urządzenie o charakterystyce B, prądzie znamionowym 63 A i napięciu 230/400 V~. Wyposażono go w znamionową zwarciową zdolność łączeniową 10 000 A (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2). Szerokość 4 modułów (70 mm) zapewnia kompaktowy montaż w rozdzielnicy. Dzięki solidnej konstrukcji i możliwości rozbudowy stanowi niezawodną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych lub rozdzielnicach głównych, bez ryzyka przegrzania.
• Charakterystyka B: szybkie zadziałanie przy przeciążeniach i zwarciach (3–5×In) – idealna do ochrony obwodów z odbiornikami rezystancyjnymi i niskim prądem rozruchowym.
• Zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) i 16 kA (IEC 60947-2): wysoka odporność na prądy zwarciowe gwarantuje bezpieczeństwo instalacji nawet w trudnych warunkach sieci.
• Szerokość 4 modułów (17,5 mm każdy): oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Możliwość rozbudowy: kompatybilny z szynami grzebieniowymi, stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi z serii DX3 – elastyczna konfiguracja systemu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S314 przeznaczony jest do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia.

• Ochrona obwodów głównych w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie linii zasilających odbiorniki o dużym poborze prądu (piece, klimatyzatory, maszyny produkcyjne).
• Stosowanie w systemach rozdziału energii z szynami zbiorczymi HX3 (optymalny rozdział do 125 A).
• Element w zestawach z wyłącznikami różnicowoprądowymi dla kompleksowej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik należy instalować na szynie DIN TH35 w pozycji zgodnej z dokumentacją. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do prądu znamionowego (63 A) zgodnie z normami. Momenty dokręcania zacisków stosować według danych producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik nadprądowy S314 ma podświetlenie? Nie, wyłącznik nie posiada wbudowanego podświetlenia. Stan załączenia sygnalizowany jest położeniem dźwigni (kolor czarny).
• Jaki stopień ochrony zapewnia ten wyłącznik? Typowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20 (ochrona przed dotknięciem palcem). Dokładną wartość należy sprawdzić w karcie katalogowej produktu.
• Jaka jest charakterystyka wyzwalania? Charakterystyka B – wyzwalanie przy prądzie od 3 do 5 razy większym od prądu znamionowego, co zapewnia szybkie odcięcie przy zwarciu oraz ochronę przewodów przed przeciążeniem.
