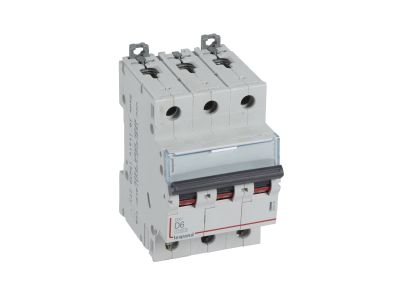

Wyłącznik nadprądowy S 313 3P D 6A 10000A serii DX3 | 409495 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii DX3 o symbolu 409495 to trójbiegunowe urządzenie ochronne o prądzie znamionowym 6 A i charakterystyce D, przeznaczone do pracy w sieciach 400 V~. Zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w obwodach o wysokim prądzie rozruchowym, takich jak silniki czy transformatory. Szerokość 3 modułów (52,5 mm) ułatwia instalację w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 6 A / charakterystyka D: Gwarantuje selektywną ochronę odbiorników o wysokim prądzie rozruchowym, eliminując ryzyko zbędnych wyłączeń w momencie rozruchu silników lub transformatorów.
• Zwarciowa zdolność łączeniowa 10000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe zapewnia bezpieczeństwo instalacji i ciągłość zasilania nawet w trudnych warunkach awaryjnych.
• Trójbiegunowy 400 V~: Idealnie nadaje się do zabezpieczania obwodów trójfazowych w instalacjach przemysłowych i mieszkaniowych.
• Możliwość rozbudowy o akcesoria: Można go wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy z serii DX3 oraz bloki różnicowoprądowe – elastyczność w dostosowaniu do wymagań instalacji.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Umożliwia zasilanie szyn grzebieniowych i sztyftowych, co upraszcza okablowanie i poprawia estetykę rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 10000 A przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Charakterystyka D i wysoka zdolność łączeniowa sprawiają, że wyłącznik nadprądowy 409495 znajduje zastosowanie w obwodach wymagających pewnej ochrony przed zwarciami i przeciążeniami. Jego trójbiegunowa konstrukcja jest dedykowana do sieci trójfazowych.

• Zabezpieczanie obwodów zasilających silniki elektryczne, sprężarki, pompy i inne urządzenia o dużym prądzie rozruchowym.
• Ochrona transformatorów i dławików przed skutkami zwarć oraz przeciążeń.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych, biurowych i użyteczności publicznej.
• Integracja z Systemem Optymalnego Rozdziału Energii HX3 w celu optymalnego rozprowadzenia mocy do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Urządzenie montuje się na szynie TH35 (DIN). Momenty dokręcania śrub oraz przekroje przyłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta. Dopuszczalne jest przyłączanie szyn grzebieniowych lub sztyftowych – szczegóły konfiguracji podano w karcie produktu. Należy również przestrzegać zasad doboru zabezpieczeń nadprądowych, aby zapewnić selektywność i skuteczną ochronę.

FAQ

• Czy wyłącznik nadprądowy 409495 można wyposażyć w styki pomocnicze? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów z serii DX3, co pozwala na sygnalizację stanu zadziałania lub zdalne sterowanie.
• Czy można go łączyć z blokami różnicowoprądowymi? Tak, wyłącznik jest przystosowany do przyłączania bloków różnicowoprądowych, co umożliwia stworzenie kompaktowego wyłącznika różnicowo‑nadprądowego (RCD/MCB) w jednej obudowie.
• Jaka jest szerokość modułowa wyłącznika? Urządzenie zajmuje 3 moduły (52,5 mm) na szynie TH35, co jest standardowym rozmiarem dla aparatury 3‑biegunowej w rozdzielnicach modułowych.
