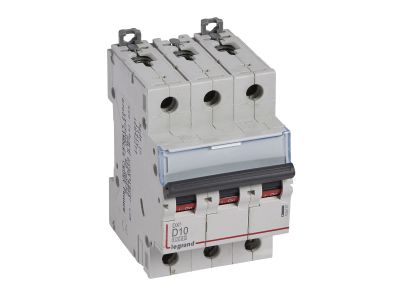

Wyłącznik nadprądowy S 313 3P D 10A 10000A serii DX3

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 313 serii DX3 (numer katalogowy 409497) to trójbiegunowe urządzenie ochronne o charakterystyce D, prądzie znamionowym 10 A i znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC/EN 60898-1) lub 16 kA (wg IEC/EN 60947-2). Przeznaczony do montażu na szynie TH35, zajmuje 3 moduły (52,5 mm) i zapewnia niezawodną ochronę obwodów przed przeciążeniami i zwarciami.

  • Charakterystyka D (10–20 In): odporność na krótkotrwałe przeciążenia rozruchowe – idealna do zabezpieczania silników, transformatorów i innych odbiorników o wysokim prądzie rozruchowym.
  • Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): gwarantuje skuteczne i bezpieczne wyłączenie zwarć o dużym prądzie, minimalizując ryzyko uszkodzenia instalacji.
  • Szerokość 3 modułów (52,5 mm): zwarta konstrukcja ułatwia zabudowę w rozdzielnicach modułowych, oszczędzając miejsce na szynie TH35.
  • Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, a także przyłączać bloki różnicowoprądowe – elastyczne dopasowanie do potrzeb instalacji.
  • Przyłączanie szynami grzebieniowymi lub sztyftowymi: szybki i uporządkowany montaż w rozdzielnicy, redukcja liczby połączeń przewodowych.

Zgodność z Normami

Wyłącznik nadprądowy S 313 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada oznaczenie CE i jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy z charakterystyką D znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie występują odbiorniki o dużym prądzie rozruchowym.

  • Zabezpieczanie obwodów silników elektrycznych (pompy, wentylatory, sprężarki) przed przeciążeniami i zwarciami.
  • Ochrona transformatorów oraz zasilaczy impulsowych o wysokim prądzie ładowania kondensatorów.
  • Zastosowanie w rozdzielnicach głównych i podrozdzielniach budynków użyteczności publicznej, hal produkcyjnych i magazynów.
  • Kompatybilność z systemem HX3 umożliwia integrację z optymalnym rozdziałem energii do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 10 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz zalecany przekrój przewodów należy sprawdzić w dokumentacji producenta. W przypadku stosowania szyn grzebieniowych należy upewnić się, że są one odpowiednie dla prądu 10 A i szerokości 3 modułów.

FAQ

  • Czy wyłącznik nadprądowy S 313 posiada podświetlenie? Nie, wyłącznik nadprądowy S 313 nie ma wbudowanego podświetlenia. Stan załączenia sygnalizowany jest położeniem dźwigni (czarny uchwyt).
  • Jaki stopień ochrony (IP) ma ten wyłącznik? Producent nie podaje bezpośrednio stopnia ochrony – standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wilgocią).
  • Jaka jest charakterystyka wyzwalania i do jakich odbiorników jest przeznaczona? Charakterystyka D oznacza wyzwalanie przy prądach 10–20 krotności prądu znamionowego. Jest optymalna do zabezpieczania odbiorników o dużym prądzie rozruchowym, takich jak silniki, transformatory, napędy.

  • Producent Legrand
  • Wymiary 0.08m x 0.086m x 0.104m
  • Seria producenta DX3
Wyłącznik nadprądowy
  • Charakterystyka wyzwalania D
  • Liczba biegunów (całkowita) 3
  • Liczba biegunów chronionych 3
  • Prąd znamionowy 10 A
  • Napięcie znamionowe 400 V
  • Napięcie znamionowe izolacji Ui 500 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 16 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 32 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 16 kA
  • Rodzaj napięcia AC
  • Zakres częstotliwości 50 - 60 Hz
  • Jednocześnie rozłączany biegun N Nie
  • Stopień zanieczyszczenia 2
  • Możliwość dodatkowego wyposażenia Tak
  • Szerokość wyrażona liczbą modułów 3
  • Głębokość wbudowania 44 mm
  • Stopień ochrony (IP) IP20
  • Temperatura otoczenia w warunkach pracy -25 - 70 °C
  • Przekrój przyłączanego przewodu wielożyłowego 1.5 - 25 mm²
  • Przekrój przyłączanego przewodu jednodrutowego 1.5 - 35 mm²
