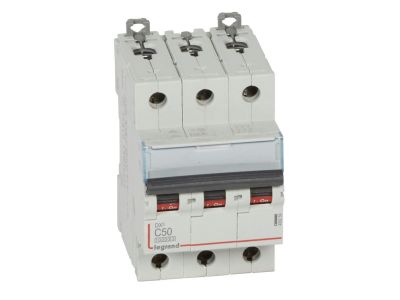

Wyłącznik nadprądowy S 313 3P C 50A 10kA serii DX3 | 409259 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 313 (symbol 409259) to trójbiegunowy aparat modułowy serii DX3 o charakterystyce C i prądzie znamionowym 50 A. Zapewnia ochronę obwodów 400 V AC przed przeciążeniami i zwarciami, oferując znamionową zwarciową zdolność łączeniową 10 kA zgodnie z IEC/EN 60898-1. Szerokość 3 modułów (52,5 mm) ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 50 A: Zabezpiecza obwody o znacznym obciążeniu, np. w instalacjach przemysłowych i komercyjnych, przed skutkami przeciążeń i zwarć.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – przeznaczona do obwodów z odbiornikami o charakterze rezystancyjnym i indukcyjnym, silnikami, transformatorami.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka zdolność wyłączania prądów zwarciowych, gwarantująca bezpieczeństwo instalacji.
• Szerokość 3 modułów (52,5 mm): Oszczędność miejsca w rozdzielnicy, łatwy montaż na szynie TH35.
• Kompatybilność z systemem HX3 do 125 A oraz możliwość dołączania styków pomocniczych, wyzwalaczy, napędów i bloków różnicowoprądowych: Elastyczność rozbudowy i dostosowania do wymagań instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 313 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do ochrony obwodów w instalacjach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy DX3 przeznaczony jest do ochrony obwodów odbiorczych w instalacjach elektrycznych 400 V AC.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie obwodów silnikowych, grzewczych, oświetleniowych o charakterystyce C.
• Element instalacji przemysłowych, komercyjnych i mieszkaniowych wymagających prądu 50 A.
• Podstawa do budowy systemów rozdziału energii z wykorzystaniem systemu HX3.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Szerokość 3 modułów (52,5 mm). Przyłączanie przewodów należy wykonać zgodnie z dokumentacją producenta, zwracając uwagę na odpowiedni przekrój przewodów dobrany do prądu znamionowego 50 A oraz moment dokręcania zacisków. Możliwe jest przyłączanie szyn grzebieniowych lub sztyftowych. Dopuszczalne jest wyposażenie w styki pomocnicze, wyzwalacze, napędy z serii DX3 oraz bloki różnicowoprądowe.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, dźwignia załączająca jest w kolorze czarnym, bez elementów podświetlających. Stan załączenia można odczytać z położenia dźwigni.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20.
• Jaki jest tryb pracy styku (charakterystyka C)? Charakterystyka C oznacza, że wyzwalacz termiczny (przeciążeniowy) działa z opóźnieniem, a elektromagnetyczny (zwarciowy) wyzwala przy prądzie od 5 do 10 krotności prądu znamionowego. Stosowana do obwodów z umiarkowanymi prądami rozruchowymi.
