Wyłącznik nadprądowy S 313 3P C 16A 10000A serii DX3 | 409254 Legrand

Opis i Kluczowe Cechy

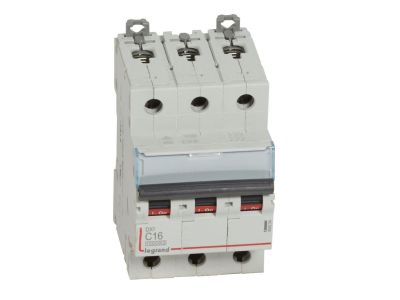

Wyłącznik nadprądowy S 313 serii DX3 (symbol 409254) to trójbiegunowy aparat modularny o charakterystyce C i prądzie znamionowym 16 A, przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (według IEC/EN 60898-1) oraz 16 kA (według IEC/EN 60947-2) zapewnia skuteczne wyłączanie prądów zwarciowych w sieciach 230/400 V~, co minimalizuje ryzyko uszkodzenia instalacji i podłączonych urządzeń. Szerokość 3 modułów (52,5 mm) pozwala na oszczędne zagospodarowanie szafy rozdzielczej.

• Charakterystyka C: Szybkie wyzwalanie przy prądach zwarciowych od 5 do 10 krotności prądu znamionowego – idealna do obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym, gdzie występują umiarkowane prądy rozruchowe.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka odporność na zakłócenia sieciowe gwarantująca bezpieczne odcięcie prądu zwarciowego nawet w trudnych warunkach, co chroni przewody i aparaturę przed termicznym zniszczeniem.
• Trójbiegunowość (3P) 400 V~: Przeznaczony do ochrony obwodów trójfazowych, umożliwia jednoczesne odłączenie wszystkich trzech faz, eliminując ryzyko pracy niepełnofazowej.
• Montaż na szynie TH35: Standardowy system mocowania ułatwia szybki i pewny montaż w rozdzielnicach, a szerokość 3 modułów harmonizuje z pozostałą aparaturą modułową.
• Kompatybilność z systemem HX3 i akcesoriami: Możliwość przyłączania szyn grzebieniowych, bloków różnicowoprądowych oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3 – elastyczne rozszerzanie funkcjonalności rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (aparatura do ochrony instalacji) oraz IEC/EN 60947-2 (łączniki niskonapięciowe). Posiada certyfikat CE potwierdzający zgodność z dyrektywami unijnymi. Produkt jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Wyłącznik nadprądowy S 313 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników trójfazowych.

• Ochrona obwodów zasilających silniki, pompy, wentylatory i inne urządzenia z prądami rozruchowymi (charakterystyka C).
• Zabezpieczenie linii oświetleniowych i gniazd wtykowych w instalacjach trójfazowych.
• Ochrona rozdzielnic sterowniczych i szaf automatyki przed skutkami przeciążeń i zwarć.
• Praca w systemach rozdzielu energii z możliwością integracji z wyłącznikami różnicowoprądowymi i stykami pomocniczymi.

Wskazówki Montażowe

Montaż i wymiana wyłącznika nadprądowego może być wykonywana wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Aparat należy zainstalować na szynie TH35 (DIN), zachowując odpowiednie odstępy dla wentylacji. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (dla 16 A zalecany min. 1,5 mm² Cu). Moment dokręcania śrub zaciskowych stosować według dokumentacji producenta – nie przekraczać podanych wartości, aby uniknąć uszkodzenia obudowy i styków.

FAQ

• Czy wyłącznik nadprądowy S 313 może być stosowany w instalacjach jednofazowych? Aparat jest trójbiegunowy (3P) i przeznaczony do obwodów trójfazowych 400 V~. Do obwodów jednofazowych 230 V~ należy stosować wersje jednobiegunowe (1P) lub jednobiegunowe z członem neutralnym (1P+N).
• Jaki jest stopień ochrony (IP) tego wyłącznika? W danych technicznych producenta nie podano stopnia ochrony – standardowo aparatura modułowa montowana w rozdzielnicach posiada IP20 (ochrona przed palcami), ale ostateczny IP rozdzielnicy zależny jest od obudowy.
• Czy można go wyposażyć w sygnalizację zadziałania (np. sygnalizator optyczny)? Tak, seria DX3 umożliwia montaż styków pomocniczych (np. sygnalizacyjnych) oraz wyzwalaczy wzrostowych i podnapięciowych. Należy używać wyłącznie dedykowanych akcesoriów zgodnych z serią DX3.
