Wyłącznik nadprądowy S 313 3P B 50A 10000A serii TX3 | 404131 Legrand

Opis i Kluczowe Cechy

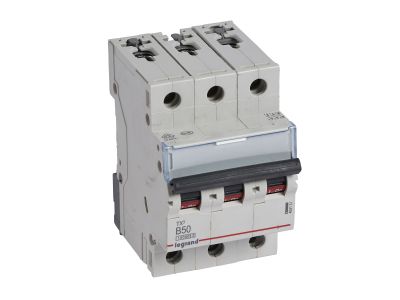

Wyłącznik nadprądowy S 313 serii TX3 (symbol 404131) to trójbiegunowe urządzenie ochronne o charakterystyce B i prądzie znamionowym 50 A, przeznaczone do sieci 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2) zapewnia skuteczną ochronę instalacji w warunkach zwarcia. Szerokość 3 modułów (52,5 mm) pozwala na standardowy montaż w rozdzielnicach na szynie TH35.

• Charakterystyka B (50 A): Zapewnia szybkie wyzwalanie przy przeciążeniach i zwarciu, zalecana do zabezpieczania obwodów o dominującym charakterze rezystancyjnym oraz instalacji z małymi prądami rozruchowymi.
• Trójbiegunowość (3P, 400 V~): Umożliwia jednoczesne odłączenie wszystkich faz w sieciach trójfazowych, co zwiększa bezpieczeństwo obsługi i konserwacji.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA / 16 kA: Wysoka skuteczność wyłączania prądów zwarciowych zgodna z normami IEC 60898-1 i IEC 60947-2 – gwarancja ochrony przed uszkodzeniami instalacji i pożarem.
• Możliwość rozbudowy o akcesoria serii DX³: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy elektryczne, co ułatwia zdalne monitorowanie i automatyzację.
• Montaż na szynie TH35 i przyłączenie szynami grzebieniowymi/sztyftowymi: Szybki i pewny montaż w rozdzielnicy, a także możliwość łatwego łączenia grup obwodów za pomocą szyn zbiorczych.

Zgodność z Normami

Wyłącznik nadprądowy S 313 TX3 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE i jest zgodny z dyrektywą niskonapięciową.

Zastosowanie

Dzięki charakterystyce B i prądowi 50 A wyłącznik nadaje się do ochrony obwodów odbiorczych w instalacjach mieszkaniowych, biurowych i lekkiego przemysłu. Stosowany jest przede wszystkim do:

• Ochrony obwodów gniazd wtyczkowych i oświetlenia w obiektach użyteczności publicznej.
• Zabezpieczania linii zasilających odbiorniki o charakterze rezystancyjnym (grzejniki, piece akumulacyjne, bojlery).
• Ochrony obwodów sterowania i automatyki (np. zasilanie styczników, przekaźników, PLC) w rozdzielnicach sterowniczych.
• Stosowania w rozdzielnicach głównych i podrozdzielnicach tam, gdzie wymagane jest trójbiegunowe odłączenie napięcia 400 V.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Wyłącznik montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Do przyłączenia przewodów stosuje się zaciski śrubowe – moment dokręcania i dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji producenta. Dopuszcza się łączenie za pomocą szyn grzebieniowych lub sztyftowych. Nie ma możliwości bezpośredniego dołączania bloków różnicowoprądowych. Wyłącznik można rozbudować o akcesoria pomocnicze z serii DX³ (styki pomocnicze, wyzwalacze, napędy).

FAQ

• Co oznacza charakterystyka B w wyłączniku nadprądowym? Charakterystyka B oznacza, że wyzwalanie termiczne (przeciążeniowe) zachodzi przy prądzie 3-5 krotności prądu znamionowego, a wyzwalanie elektromagnetyczne (zwarciowe) przy prądzie 5-10 krotności. Jest to najczęściej stosowany typ do zabezpieczania obwodów odbiorczych bez dużych prądów rozruchowych.
• Czy mogę podłączyć do tego wyłącznika blok różnicowoprądowy? Nie, wyłącznik S 313 TX3 nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych. Do tworzenia wyłączników różnicowoprądowych należy stosować dedykowane urządzenia (np. RCCB) lub rozłączniki różnicowoprądowe.
• Jaka jest szerokość modułowa wyłącznika? Wyłącznik zajmuje 3 moduły (52,5 mm) na szynie TH35, co odpowiada trzem standardowym miejscom w rozdzielnicy modułowej.
