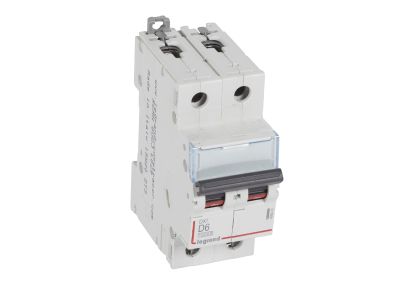

Wyłącznik nadprądowy S 312 2P D 6A 10000A serii DX3 | 409447 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 2P D 6A 10000A serii DX3 (symbol 409447) to dwubiegunowy aparat modułowy przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć. Dzięki charakterystyce D oraz prądowi znamionowemu 6 A zapewnia niezawodne zabezpieczenie odbiorników o dużym prądzie rozruchowym. Szerokość 2 modułów (35 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 6 A: odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, np. silników, transformatorów czy zasilaczy.
• Charakterystyka D: wyzwalanie przy prądzie od 10 do 20 krotności prądu znamionowego – idealna do obwodów z dużym prądem rozruchowym.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): wysoka odporność na zwarcia podnosi bezpieczeństwo instalacji.
• Napięcie znamionowe 230/400 V~: uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik nadprądowy S312 2P D 6A serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy S312 o charakterystyce D znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz w rozdzielnicach sterowniczych, gdzie występują obciążenia o charakterze indukcyjnym.

• Zabezpieczenie obwodów silników elektrycznych, sprężarek i pomp.
• Ochrona linii zasilających transformatory oraz zasilacze impulsowe.
• Stosowanie w szafach sterowniczych i rozdzielnicach głównych jako zabezpieczenie przed zwarciem.
• W połączeniu z blokami różnicowoprądowymi – kompleksowa ochrona przed porażeniem i zwarciem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 2P D 6A powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego obwodu, a moment dokręcania zacisków musi być zgodny z dokumentacją producenta. W przypadku stosowania szyn grzebieniowych lub sztyftowych należy przestrzegać zaleceń dotyczących kompatybilności.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 10 000 A, natomiast według IEC/EN 60947-2 – 16 kA (przy 230/400 V~).
• Czy wyłącznik można rozbudować o styki pomocnicze lub wyzwalacze? Tak, urządzenie można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy z serii DX3, a także w bloki różnicowoprądowe.
• Jaka jest szerokość modułowa wyłącznika? Wyłącznik zajmuje 2 moduły (2 × 17,5 mm = 35 mm) na szynie TH35.
