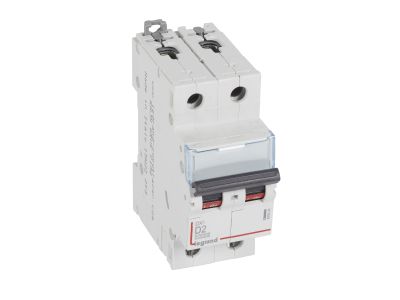

Wyłącznik nadprądowy S 312 2P D 2A 10000A serii DX3 | 409444 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 312 z serii DX3 (nr kat. 409444) to dwubiegunowy aparat modułowy o charakterystyce D, prądzie znamionowym 2 A i znamionowej zwarciowej zdolności łączeniowej 10 000 A według IEC/EN 60898-1. Dzięki szerokości 2 modułów (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a wysoka zdolność zwarciowa gwarantuje bezpieczne wyłączanie zwarć w obwodach o dużym spodziewanym prądzie.

• Charakterystyka D: Zaprojektowana do obwodów z dużymi prądami rozruchowymi (silniki, transformatory) – eliminuje ryzyko niepotrzebnych wyłączeń podczas rozruchu.
• Prąd znamionowy 2 A: Precyzyjna ochrona przewodów i odbiorników w obwodach o małym obciążeniu, np. sterowniki PLC, oświetlenie LED, czujniki.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Pewne działanie nawet przy silnych zwarciach – zwiększa bezpieczeństwo instalacji i personelu.
• Dwubiegunowy (2P) 230/400 V~: Jednoczesne odłączanie fazy i przewodu neutralnego w systemach TN – pełne bezpieczeństwo przy pracach serwisowych.
• Kompatybilność z systemem HX3 i akcesoriami DX3: Możliwość rozbudowy o styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe oraz łączenie szynami grzebieniowymi – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego niezawodność w zabezpieczaniu obwodów przed przeciążeniami i zwarciami. Posiada oznaczenie CE i jest dopuszczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik S 312 D 2A znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona obwodów o charakterze indukcyjnym lub pojemnościowym. Sprawdza się w:

• Zabezpieczeniu obwodów sterowania (przekaźniki, styczniki, PLC) – mały prąd znamionowy chroni delikatne elementy.
• Ochronie obwodów oświetlenia LED, świetlówek kompaktowych – charakterystyka D zapobiega fałszywym wyłączeniom przy załączaniu zasilaczy.
• Zabezpieczeniu gniazd wtyczkowych w szafach sterowniczych – dwubiegunowe odłączanie zwiększa bezpieczeństwo.
• Instalacjach automatyki budynkowej, gdzie stosuje się zestawy rozdzielcze DX3 z systemem HX3.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 2 A (zalecany min. 1,5 mm² dla miedzi). Momenty dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta. Dopuszczalne jest łączenie szynami grzebieniowymi oraz stosowanie akcesoriów DX3 (styki pomocnicze, wyzwalacze, napędy).

FAQ

• Do jakich obwodów przeznaczona jest charakterystyka D? Charakterystyka D jest zalecana do obwodów, w których występują wysokie prądy rozruchowe, np. silniki, transformatory, zasilacze impulsowe. Zapewnia selektywność i ogranicza ryzyko wyłączeń przy uruchamianiu odbiorników.
• Czy wyłącznik można podłączyć za pomocą szyny grzebieniowej? Tak, wyłącznik S 312 DX3 został zaprojektowany do współpracy z szynami grzebieniowymi (grzebień rozdzielczy) oraz szynami sztyftowymi, co ułatwia szybkie i estetyczne wykonanie rozdzielnicy.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej wewnątrz rozdzielnic standardowo przyjmuje się stopień ochrony IP20. Sam wyłącznik nie posiada obudowy – jego ochrona zależy od zastosowanej szafy sterowniczej lub rozdzielnicy.
