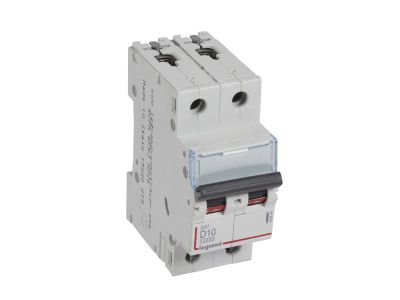

Wyłącznik nadprądowy S 312 2P D 10A 10000A serii DX3 | 409449 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 312 serii DX3 (symbol 409449) to dwubiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 10 A, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Jego szerokość wynosi 2 moduły (35 mm), co pozwala na oszczędność miejsca w rozdzielnicy. Dzięki wysokiej zwarciowej zdolności łączeniowej 10 kA (IEC 60898-1) oraz 16 kA (IEC 60947-2) zapewnia bezpieczeństwo instalacji także w warunkach przemysłowych.

• Prąd znamionowy 10 A: Odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu, np. gniazd wtyczkowych czy oświetlenia w instalacjach mieszanych.
• Charakterystyka D: Zaprojektowana do odbiorników o wysokim prądzie rozruchowym, takich jak silniki, transformatory czy urządzenia spawalnicze – eliminuje ryzyko niepożądanych wyłączeń.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje skuteczne przerywanie prądów zwarciowych nawet w obwodach o dużym potencjale zwarciowym, chroniąc przewody i odbiorniki.
• Szerokość 2 moduły (35 mm): Ułatwia zabudowę w standardowych rozdzielnicach modułowych i pozostawia miejsce na dodatkowe aparaty.
• Możliwość rozbudowy: Kompatybilny z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami wzrostowymi/napięciowymi, napędami oraz blokami różnicowoprądowymi, co daje elastyczność w konfiguracji układu.

Zgodność z Normami

Wyłącznik nadprądowy S 312 serii DX3 spełnia wymagania norm IEC 60898-1 (dla instalacji domowych i podobnych) oraz IEC 60947-2 (dla aparatury przemysłowej). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Charakterystyka D oraz wysoka zdolność zwarciowa czynią ten wyłącznik szczególnie odpowiednim do obwodów, w których występują duże prądy rozruchowe oraz wymagana jest niezawodna ochrona w warunkach przemysłowych.

• Ochrona obwodów silnikowych (wentylatory, pompy, sprężarki) przed przeciążeniami i zwarciami.
• Zabezpieczenie transformatorów sterowniczych i zasilaczy impulsowych o wysokim prądzie załączenia.
• Instalacje spawalnicze i urządzeń elektrotermicznych (piece, nagrzewnice).
• Obwody automatyki budynkowej i przemysłowej, gdzie wymagana jest selektywność z innymi zabezpieczeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i warunkami instalacji (np. dla 10 A zalecany przekrój 1,5 mm²). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (typowy zakres 1,2–1,5 Nm).

FAQ

• Czy wyłącznik posiada podświetlenie? Nie. Dźwignia załączająca jest w kolorze czarnym, brak wbudowanego podświetlenia lub sygnalizacji optycznej.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony dla samego wyłącznika. W standardowych rozdzielnicach modułowych aparatura tego typu posiada zwykle IP20 (ochrona przed dotknięciem palcem).
• Dlaczego charakterystyka D jest rekomendowana do silników? Charakterystyka D dopuszcza krótkotrwałe prądy rozruchowe 10–20 razy większe od prądu znamionowego, co zapobiega wyłączeniom podczas rozruchu silników, transformatorów i innych odbiorników o dużym prądzie początkowym.
