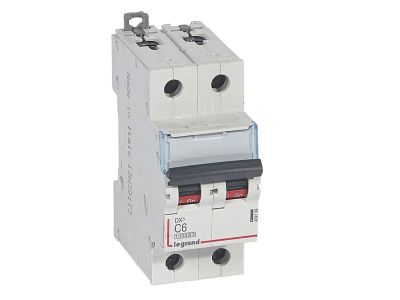

Wyłącznik nadprądowy S 312 2P C 6A 10000A serii DX3 | 409199 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 2P o charakterystyce C i prądzie znamionowym 6 A z serii DX3 to niezawodne zabezpieczenie obwodów przed przeciążeniami i zwarciami. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2 zapewnia skuteczną ochronę w instalacjach przemysłowych i bytowych. Szerokość 2 modułów (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 6 A – optymalne zabezpieczenie obwodów o niedużym obciążeniu, np. oświetlenia lub gniazd wtyczkowych, bez ryzyka zbędnych wyłączeń.
• Charakterystyka C – selektywne wyzwalanie przy prądach zwarciowych, przeznaczone do obwodów z urządzeniami o umiarkowanym prądzie rozruchowym (silniki, transformatory).
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2) – wysoka odporność na prądy zwarciowe gwarantująca bezpieczeństwo instalacji i ciągłość pracy.
• Montaż na szynie TH35 – szybki i pewny montaż w rozdzielnicach modułowych, zgodny z popularnym standardem DIN.
• Kompatybilność z szynami grzebieniowymi oraz akcesoriami serii DX3 – możliwość rozbudowy o styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe, co zwiększa funkcjonalność rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V) oraz IEC/EN 60947-2 (16 kA przy 230/400 V). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa dla wyłączników nadprądowych.

Zastosowanie

Wyłącznik nadprądowy S312 2P C 6A serii DX3 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz lekkiego przemysłu. Zalecany do ochrony obwodów, w których występują odbiorniki o charakterze rezystancyjnym lub niewielkiej indukcyjności.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w instalacjach domowych.
• Ochrona obwodów sterowania, np. zasilania styczników, przekaźników lub układów PLC.
• Zabezpieczenie linii zasilających w rozdzielnicach piętrowych i kontraktowych.
• Stosowanie w systemach optymalnego rozdziału energii HX3 do 125 A (zgodnie z danymi producenta).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej szafie modułowej. Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobrać do prądu znamionowego 6 A oraz spodziewanego obciążenia. Po zamontowaniu sprawdzić poprawność połączeń oraz działanie wyłącznika.

FAQ

• Czy wyłącznik nadprądowy S312 ma podświetlenie? Nie, wyłączniki nadprądowe serii DX3 nie są wyposażone w podświetlenie. Do sygnalizacji stanu pracy służą dodatkowe akcesoria, np. styki pomocnicze lub lampki sygnalizacyjne.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Zgodnie z danymi producenta: 10 000 A według normy IEC/EN 60898-1 oraz 16 kA według normy IEC/EN 60947-2 przy napięciu 230/400 V~.
• Czy można zastosować ten wyłącznik w obwodzie z wyzwalaczem wzrostowym/napięciowym? Tak, wyłącznik S312 jest kompatybilny z wyzwalaczami wzrostowymi oraz napędami z serii DX3. Akcesoria montuje się po prawej stronie wyłącznika na szynie TH35.
