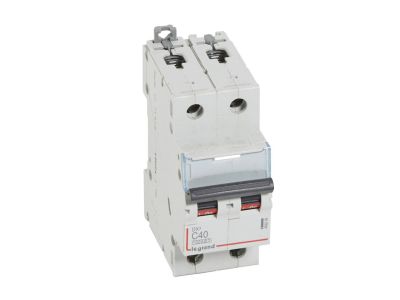

Wyłącznik nadprądowy S 312 2P C 40A 10000A SERII DX3 | 409206 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 312 2P C 40A serii DX3 to dwubiegunowy aparat modułowy o prądzie znamionowym 40 A i charakterystyce C, przeznaczony do zabezpieczania obwodów przed przeciążeniami i zwarciami. Montowany na szynie TH35, zajmuje szerokość 2 modułów (17,5 mm), co pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Charakterystyka C: wyzwalanie przy prądzie 5–10 krotności In – odpowiednia do zabezpieczania obwodów z silnikami, sprężarkami i urządzeniami o podwyższonym prądzie rozruchowym.
• Znamionowa zdolność zwarciowa 10 kA (IEC 60898-1) i 16 kA (IEC 60947-2): wysoka skuteczność wyłączania zwarć, zwiększająca bezpieczeństwo instalacji.
• Montaż na szynie TH35: szybki i pewny montaż w rozdzielnicach modułowych, szerokość 2 moduły (17,5 mm).
• Kompatybilność z systemem HX3 do 125 A: możliwość rozbudowy o szyny grzebieniowe, styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3.

Zgodność z Normami

Wyłącznik nadprądowy S 312 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC/EN 60947-2 (16 kA). Posiada certyfikat zgodności CE.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy S 312 sprawdza się w instalacjach niskiego napięcia 230/400 V, szczególnie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych.

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i usługowych.
• Ochrona obwodów odbiorników silnikowych (pompy, wentylatory, sprężarki) dzięki charakterystyce C.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemie Optymalnego Rozdziału Energii HX3 do 125 A.
• Łączenie z aparaturą modułową serii DX3 – styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe.

Wskazówki Montażowe

Montaż wyłącznika na szynie TH35 (DIN) oraz wszelkie prace elektryczne może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz stosownie do prądu znamionowego 40 A. Moment dokręcania zacisków oraz szczegółowe wytyczne znajdziesz w dokumentacji producenta.

FAQ

• Czy wyłącznik nadprądowy S 312 posiada podświetlenie? Nie, dźwignia załączająca jest w kolorze czarnym – produkt nie jest wyposażony w podświetlenie.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostępnych danych producent nie podał stopnia ochrony. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, jednak w celu potwierdzenia zalecamy sprawdzenie karty katalogowej.
• Czy można dołączyć do niego blok różnicowoprądowy? Tak, wyłącznik S 312 umożliwia przyłączenie bloków różnicowoprądowych z serii DX3.
