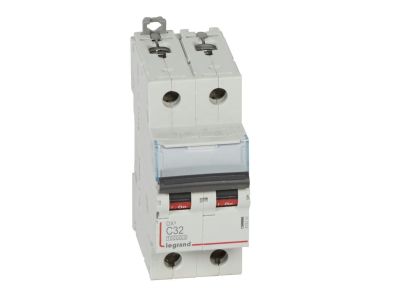

Wyłącznik nadprądowy S 312 2P C 32A 10000A SERII DX3 | 409205 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S312 serii DX3 to dwubiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 32 A, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Znamionowa zwarciowa zdolność łączeniowa wynosi 10 kA według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2, co zapewnia bezpieczeństwo w standardowych instalacjach niskiego napięcia. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Charakterystyka C: Odpowiednia do ochrony obwodów z odbiornikami o charakterze rezystancyjno-indukcyjnym, np. silniki, transformatory – zapewnia szybkie wyłączenie przy przeciążeniach i zwarciu.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): Gwarantuje bezpieczne przerwanie prądów zwarciowych w różnych warunkach instalacyjnych.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w rozdzielnicy, kompatybilny z systemem optymalnego rozdziału energii HX3 do 125 A.
• Możliwość rozbudowy: Możliwość wyposażenia w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3 – elastyczna konfiguracja funkcji.
• Dźwignia załączająca w kolorze czarnym: Wyraźne oznaczenie pozycji ON/OFF ułatwiające obsługę i identyfikację stanu łączenia.

Zgodność z Normami

Wyłącznik nadprądowy S312 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC/EN 60947-2 (16 kA). Posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami unijnymi dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S312 znajduje zastosowanie w instalacjach mieszkaniowych, komercyjnych i przemysłowych do zabezpieczania obwodów odbiorników przed skutkami przeciążenia i zwarcia.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie silników małej mocy, wentylatorów, pomp oraz urządzeń AGD.
• Stosowany w systemie optymalnego rozdziału energii HX3 do 125 A – idealny do rozdzielnic prefabrykowanych.
• Element automatyki budynkowej przy zabezpieczaniu obwodów sterowania i zasilania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S312 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego 32 A zgodnie z normami instalacyjnymi. Moment dokręcania śrub zaciskowych stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik S312 posiada podświetlenie? Nie, jest to wyłącznik nadprądowy bez funkcji podświetlenia. Stan łączenia wskazuje dźwignia mechaniczna.
• Jaki jest stopień ochrony IP wyłącznika? Wyłącznik przeznaczony jest do montażu wewnątrz rozdzielnicy. Stopień ochrony zapewnia obudowa rozdzielnicy (np. IP30 lub wyższy). Sam aparat nie posiada własnego stopnia IP.
• Jakie akcesoria można dołączyć do wyłącznika S312? Można dołączyć styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3 (zgodnie z dokumentacją producenta).
