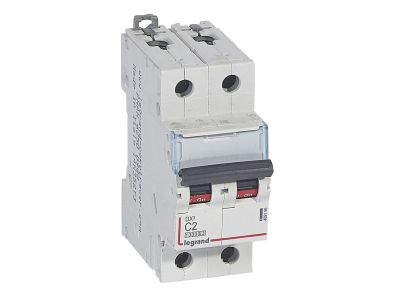

Wyłącznik nadprądowy S 312 2P C 2A 10000A serii DX3 | 409196 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 312 serii DX3 (symbol 409196) to dwubiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 2 A. Przeznaczony do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami w sieciach 230/400 V AC. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC/EN 60898-1) i 16 000 A (wg IEC/EN 60947-2) zapewnia skuteczne wyłączanie nawet przy dużych prądach zwarciowych. Szerokość 2 moduły (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Dwubiegunowy (2P): Zabezpiecza jednocześnie przewody fazowy i neutralny, co zwiększa bezpieczeństwo w obwodach 230 V.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10-krotności prądu znamionowego – idealne do obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym.
• Prąd znamionowy 2 A: Odpowiedni do zabezpieczania obwodów o małym obciążeniu, np. oświetlenia LED, układów sterowania czy obwodów sygnalizacji.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA / 16 kA: Wysoka skuteczność wyłączania zwarć – gwarantuje ochronę instalacji i urządzeń w przypadku zwarcia.
• Szerokość 2 moduły (35 mm): Kompaktowa obudowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.
• Kompatybilność z systemem HX3 (do 125 A) oraz z akcesoriami serii DX3: Możliwość rozbudowy o styki pomocnicze, wyzwalacze wznośne/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe.

Zgodność z Normami

Wyłącznik nadprądowy S 312 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC/EN 60947-2 (16 kA). Posiada oznaczenie CE – jest przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy o charakterystyce C i prądzie 2 A znajduje zastosowanie w obwodach wymagających selektywnego zabezpieczenia przy małych obciążeniach i umiarkowanych prądach rozruchowych.

• Ochrona obwodów oświetlenia LED, halogenowego lub żarowego w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów sterowania (styczniki, przekaźniki, PLC) w szafach automatyki.
• Ochrona linii zasilających transformatory małej mocy, dzwonki, bramy, napędy rolet.
• Instalacje w rozdzielnicach mieszkaniowych i przemysłowych, gdzie wymagane jest łączenie z systemem optymalnego rozdziału energii HX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przystosowane jest do montażu na szynie nośnej TH35 (DIN) w rozdzielnicy modułowej. Przekrój przyłączanych przewodów należy dobrać zgodnie z prądem znamionowym 2 A oraz wymaganiami norm. Moment dokręcania śrub zacisków oraz dopuszczalne typy końcówek przewodów należy stosować zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdź pewność osadzenia na szynie i działanie dźwigni (kolor czarny).

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik S 312 2A? Charakterystyka C – wyzwalanie przy prądzie 5–10-krotności prądu znamionowego (10–20 A). Odpowiednia dla obwodów z urządzeniami o podwyższonym prądzie rozruchowym.
• Czy wyłącznik ma podświetlenie dźwigni? Nie, dźwignia załączająca jest czarna, nieposiadająca elementu świetlnego. Stan załączenia identyfikuje się po położeniu dźwigni (I – załączony, O – wyłączony).
• Jaki stopień ochrony (IP) posiada ten wyłącznik? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga ochronę IP20 (brak ochrony przed wilgocią). W przypadku montażu w warunkach narażonych na wilgoć należy zastosować dodatkową obudowę.
