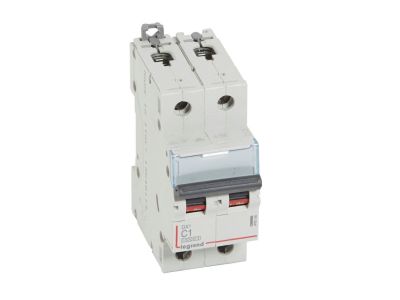

Wyłącznik nadprądowy S 312 2P C 1A 10000A SERII DX3 | 409195 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 312 serii DX3 o symbolu 409195 to dwubiegunowe urządzenie modułowe (2 moduły po 17,5 mm) służące do ochrony obwodów przed przeciążeniami i zwarciami. Prąd znamionowy 1 A oraz charakterystyka C zapewniają selektywne wyłączanie w obwodach o prądach rozruchowych, a zdolność zwarciowa 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2) gwarantuje bezpieczeństwo w instalacjach o podwyższonym ryzyku zwarcia.

• Charakterystyka C: Przeznaczona do zabezpieczania odbiorników o podwyższonym prądzie rozruchowym – silników, transformatorów, zasilaczy – zapewniając wybiórczość i szybkie wyłączenie zwarć.
• Prąd znamionowy 1 A: Idealny do precyzyjnej ochrony obwodów o małym poborze mocy, np. sterowniczych, sygnalizacyjnych lub oświetlenia LED.
• Znamionowa zwarciowa zdolność łączeniowa: 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka wytrzymałość zwarciowa umożliwia stosowanie w instalacjach przemysłowych i komercyjnych bez ryzyka uszkodzenia aparatu.
• Szerokość 2 moduły (35 mm): Kompaktowa budowa oszczędza miejsce w rozdzielnicy – pozwala na zagęszczenie aparatury.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 (do 125 A): Umożliwia integrację z kompletnym systemem rozdziału energii, a także rozbudowę o styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe.

Zgodność z Normami

Wyłącznik nadprądowy S 312 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa Icn = 10 kA przy 230/400 V~) oraz IEC/EN 60947-2 (znamionowa zdolność łączeniowa Icu = 16 kA przy 230/400 V~). Urządzenie posiada oznaczenie CE i jest przeznaczone do montażu w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy o charakterystyce C i prądzie 1 A znajduje zastosowanie w obwodach wymagających selektywnej ochrony małych odbiorników. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Zabezpieczenie obwodów sterowania (styczników, przekaźników, PLC) – ochrona przed zwarciem i przeciążeniem.
• Ochrona obwodów oświetlenia LED oraz punktów świetlnych o niskim poborze prądu.
• Zabezpieczenie odbiorników indukcyjnych (małe silniki, dzwonki, siłowniki) – charakterystyka C kompensuje prądy rozruchowe.
• Stosowanie w rozdzielnicach budynkowych w połączeniu z szynami grzebieniowymi lub sztyftowymi oraz blokami różnicowoprądowymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 312 DX3 może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania oraz zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy dobierać zgodnie z obciążalnością prądową – przekrój dostosowany do prądu 1 A (zgodnie z normą). Moment dokręcania zacisków – stosuj się do wartości podanych w dokumentacji producenta. Podłączenie szyn grzebieniowych lub bloków różnicowoprądowych wykonaj zgodnie z instrukcją, aby zachować wymagane odstępy izolacyjne.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Nie, wyłącznik nadprądowy S 312 DX3 nie wyposażono w podświetlenie. Stan załączenia sygnalizuje czarna dźwignia (położenie ON/OFF).
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje stopnia IP dla samego aparatu. Standardowe wyłączniki modułowe przeznaczone są do montażu w rozdzielnicach o minimalnym stopniu ochrony IP2X (lub wyższym), zapewniającym ochronę przed dotykiem i pyłem.
• Jak działa charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyzwalanie zwarciowe następuje przy prądzie od 5 do 10 krotności prądu znamionowego. Dla modelu 1 A oznacza to wyłączenie w zakresie 5–10 A, co sprawdza się przy odbiornikach o umiarkowanym prądzie rozruchowym, np. silnikach lub zasilaczach.
