Wyłącznik nadprądowy S 312 2P B 20A 10KA serii TX3 | 404113 Legrand

Opis i Kluczowe Cechy

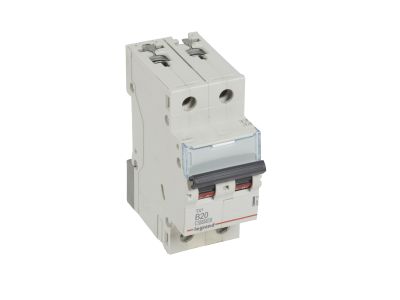

Wyłącznik nadprądowy S 312 serii TX3 (symbol 404113) to dwubiegunowy aparat modułowy o prądzie znamionowym 20 A i charakterystyce B, zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki szerokości 2 modułów (36 mm) na szynie TH35 oszczędza miejsce w rozdzielnicy, a wysoka zdolność zwarciowa 10 kA (IEC 60898-1) oraz 16 kA (IEC 60947-2) gwarantuje niezawodne wyłączanie przy dużych prądach zwarciowych.

• Prąd znamionowy 20 A: Zapewnia bezpieczną pracę obwodów o obciążeniu do 20 A bez ryzyka przegrzania, idealny do ochrony linii oświetleniowych i gniazd wtyczkowych.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych od 3 do 5 krotności prądu znamionowego – chroni wrażliwe odbiorniki i przewody, minimalizując ryzyko zbędnych wyłączeń przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) i 16 kA (IEC 60947-2): Podwójna specyfikacja normowa – gwarantuje niezawodne przerywanie zwarć o dużych prądach, podnosząc bezpieczeństwo instalacji.
• Dwubiegunowy (2P) 230/400 V~: Chroni jednocześnie dwa przewody (fazę i neutralny) w układach jednofazowych i trójfazowych, co zwiększa elastyczność zastosowania.
• Szerokość 2 modułów (36 mm): Kompaktowa budowa umożliwia montaż na szynie TH35 w rozdzielnicach modułowych, oszczędzając miejsce i ułatwiając rozbudowę instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 312 spełnia wymagania norm IEC 60898-1 (zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy S 312 2P B 20 A znajduje zastosowanie w ochronie obwodów odbiorczych w instalacjach budynkowych i przemysłowych, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa.

• Ochrona obwodów oświetleniowych, gniazd wtyczkowych i urządzeń AGD w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających odbiorniki przemysłowe o umiarkowanym prądzie rozruchowym (np. silniki, pompy) – charakterystyka B minimalizuje ryzyko wyłączeń.
• Jako wyłącznik w rozdzielnicach głównych i podrozdzielnicach w systemach TN-S, TN-C-S.
• Współpraca z modułowymi akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy) w automatyce budynkowej – np. do zdalnego sygnalizowania stanu wyłącznika.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Aparat przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Przekrój przewodów dobrać zgodnie z obciążalnością prądową – dla prądu 20 A zalecany przekrój min. 2,5 mm² (Cu). Moment dokręcania zacisków należy stosować zgodnie z wytycznymi producenta (zwykle 2–3 Nm). W przypadku stosowania szyn grzebieniowych lub sztyftowych upewnij się o ich kompatybilności z wyłącznikiem. Nie przyłączaj bloków różnicowoprądowych bezpośrednio do tego modelu.

FAQ

• Czy wyłącznik nadprądowy S 312 może być używany jako główny wyłącznik w obwodzie? Tak, jest przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. W instalacjach domowych może pełnić funkcję wyłącznika nadprądowego w rozdzielnicy.
• Jaki jest stopień ochrony IP tego wyłącznika? W dostarczonych danych nie podano stopnia ochrony IP. Standardowo wyłączniki modułowe montowane w rozdzielnicach mają zazwyczaj IP20 od strony czołowej – dla konkretnego modelu należy sprawdzić dokumentację producenta.
• Czy można podłączyć wyzwalacz wzrostowy lub podnapięciowy do tego wyłącznika? Tak, wyłącznik S 312 można wyposażyć w akcesoria serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy zdalne, co rozszerza funkcjonalność w systemach automatyki.
