Wyłącznik nadprądowy S 311 1P B 25A 10000A serii DX3 | 408874 Legrand

Opis i Kluczowe Cechy

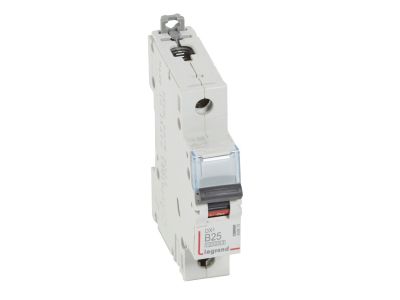

Wyłącznik nadprądowy S 311 serii DX3 (symbol 408874) to jednobiegunowy wyłącznik o charakterystyce B i prądzie znamionowym 25 A. Znamionowa zwarciowa zdolność łączeniowa wynosząca 10 000 A według IEC/EN 60898-1 (oraz 16 kA według IEC/EN 60947-2) gwarantuje skuteczne wyłączenie w przypadku zwarcia, chroniąc instalację i odbiorniki. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 25 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, takich jak gniazda wtyczkowe w instalacjach domowych i biurowych.
• Charakterystyka B: Szybkie wyzwalanie przy przeciążeniach i zwarciu – idealna do ochrony obwodów o niskich prądach rozruchowych, np. oświetlenia i gniazd.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka zdolność wyłączania prądów zwarciowych zapewnia bezpieczeństwo i ciągłość zasilania.
• Szerokość 1 modułu (17,5 mm): Kompaktowa konstrukcja umożliwia gęste upakowanie w rozdzielnicy, oszczędzając miejsce i upraszczając rozbudowę.
• Montaż na szynie TH35 oraz możliwość przyłączania szyn grzebieniowych: Łatwy i szybki montaż w rozdzielnicach, a także możliwość rozbudowy systemu o akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe).

Zgodność z Normami

Wyłącznik nadprądowy S 311 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 10 000 A) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 16 000 A). Produkt posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S 311 znajduje zastosowanie w rozdzielnicach niskiego napięcia do ochrony obwodów odbiorczych przed przeciążeniem i zwarciem. Dzięki charakterystyce B i wysokiej zdolności wyłączania sprawdza się w różnorodnych instalacjach.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów oświetlenia, szczególnie przy odbiornikach o niskim prądzie rozruchu.
• Stosowanie w szafach sterowniczych i rozdzielnicach przemysłowych jako zabezpieczenie urządzeń sterowniczych i pomiarowych.
• Element systemu optymalnego rozdziału energii HX3 (do 125 A) – kompatybilność z szynami grzebieniowymi oraz akcesoriami serii DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 311 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 25 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta dostępną na opakowaniu lub w karcie katalogowej.

FAQ

• Czy wyłącznik nadprądowy S 311 ma podświetlenie? Nie – dźwignia załączająca jest w kolorze czarnym, bez opcji podświetlenia LED. Stan pracy (załączony/wyłączony) odczytuje się z położenia dźwigni.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podał konkretnego stopnia ochrony. Typowo dla aparatury modułowej montowanej w zamykanej rozdzielnicy przyjmuje się ochronę przed dotykiem IP20 – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy.
• Czy można do niego podłączyć styk pomocniczy lub wyzwalacz? Tak – wyłącznik nadprądowy S 311 umożliwia wyposażenie w styki pomocnicze, wyzwalacze napięciowe oraz napędy z serii DX3, co pozwala na sygnalizację stanu i zdalne wyłączanie.
