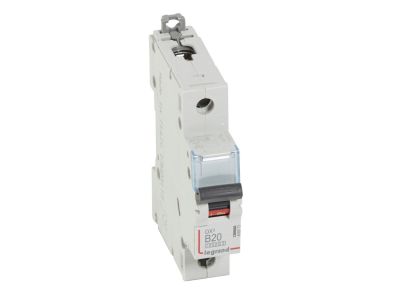

Wyłącznik nadprądowy S 311 1P B 20A 10000A serii DX3 | 408873 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 311 (symbol 408873) z serii DX3 to jednobiegunowe zabezpieczenie nadprądowe o charakterystyce B i prądzie znamionowym 20 A, przeznaczone do pracy w sieciach 230/400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (IEC/EN 60898-1) oraz 16 000 A (IEC/EN 60947-2) zapewnia skuteczną ochronę instalacji przed skutkami zwarć. Kompaktowa szerokość 1 modułu (17,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Charakterystyka B (3-5 In): Szybkie zadziałanie przy typowych prądach zwarciowych w instalacjach domowych i biurowych, chroni przewody i odbiorniki przed przegrzaniem.
• Zwarciowa zdolność łączeniowa Icn=10 kA (IEC 60898-1) / Icu=16 kA (IEC 60947-2): Wysoka wytrzymałość zwarciowa gwarantująca bezpieczne przerwanie prądów zwarciowych bez uszkodzenia wyłącznika.
• Prąd znamionowy 20 A: Odpowiedni do zabezpieczania obwodów gniazd wtyczkowych oraz linii oświetleniowych o średnim obciążeniu.
• Montaż na szynie TH35 (1 moduł 17,5 mm): Oszczędność miejsca w rozdzielnicy, łatwa i szybka instalacja.
• Kompatybilność z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy) oraz blokami różnicowoprądowymi: Możliwość rozbudowy układu o sygnalizację, zdalne wyłączanie lub ochronę różnicową.
• Kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A: Umożliwia integrację w rozbudowanych rozdzielnicach z optymalnym rozdziałem energii.

Zgodność z Normami

Wyłącznik nadprądowy S 311 został zaprojektowany i wykonany zgodnie z wymaganiami międzynarodowych norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia. Posiada oznaczenie CE i spełnia wymogi dyrektyw niskonapięciowych.

Zastosowanie

Wyłącznik nadprądowy S 311 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji elektrycznych budynków mieszkalnych, biurowych i usługowych. Charakterystyka B czyni go idealnym do zabezpieczania obwodów o charakterze rezystancyjnym i małej indukcyjności.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych.
• Ochrona linii zasilających urządzenia domowe o niewielkim prądzie rozruchowym (lodówki, pralki, komputery).
• Stosowanie w rozdzielnicach przemysłowych jako zabezpieczenie przed zwarciem i przeciążeniem dla mniej wymagających aplikacji.
• Podstawa w systemach rozdziału energii w połączeniu z wyłącznikami różnicowoprądowymi i akcesoriami DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 311 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie montażowej TH35 (35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 20 A oraz warunków obciążenia. Moment dokręcania zacisków zgodnie z dokumentacją producenta. Wyłącznik można łączyć z szynami grzebieniowymi lub sztyftowymi, a także wyposażać w styki pomocnicze, wyzwalacze i napędy z serii DX3.

FAQ

• Czy wyłącznik nadprądowy S 311 może być stosowany w instalacjach trójfazowych? Jest to wyłącznik jednobiegunowy, przeznaczony do pracy w obwodzie fazowym przy napięciu 230/400 V~. W instalacjach trójfazowych należy zastosować trzy takie wyłączniki lub jeden trójbiegunowy z tej samej serii.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Standardowo aparatura modułowa montowana w rozdzielnicy cechuje się stopniem ochrony IP20. W przypadku instalacji w innych warunkach należy zastosować odpowiednią obudowę.
• Czy wyłącznik ma wbudowaną sygnalizację zadziałania? Wyłącznik posiada czarną dźwignię załączającą, która wskazuje stan załączenia/wyłączenia. Nie ma wbudowanej sygnalizacji świetlnej – opcjonalnie można dołączyć styk pomocniczy z serii DX3 do zdalnej sygnalizacji stanu.
