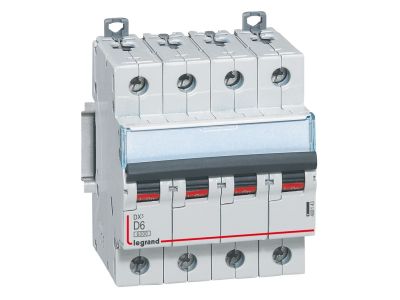

Wyłącznik nadprądowy S 304 4P D 6A 6000A serii DX3 | 408143 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii DX3 (symbol 408143) to czterobiegunowy aparat modułowy o prądzie znamionowym 6 A i charakterystyce D, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach 230/400 V~. Jego szerokość wynosi 4 moduły (70 mm), co zapewnia kompaktowy montaż w rozdzielnicach na szynie TH35. Dzięki wysokiej zwarciowej zdolności łączeniowej (6000 A wg IEC/EN 60898-1, 10 kA wg IEC/EN 60947-2) gwarantuje bezpieczeństwo nawet w obwodach o dużym prądzie zwarciowym.

• Prąd znamionowy 6 A: Precyzyjna ochrona odbiorników o niskim poborze prądu, np. sterowników PLC, przekaźników lub małych silników, bez ryzyka zbędnych wyłączeń.
• Charakterystyka D: Opóźnione wyzwalanie przy rozruchu – idealna do obwodów z urządzeniami o wysokim prądzie udarowym, takimi jak transformatory, silniki czy dławiki.
• Zwarciowa zdolność łączeniowa 6000 A / 10 kA: Wytrzymuje ekstremalne prądy zwarciowe, zapewniając ciągłość ochrony i minimalizując ryzyko uszkodzenia instalacji.
• 4 moduły (70 mm): Oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności czterobiegunowego zabezpieczenia.
• Kompatybilność z akcesoriami DX3: Możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów silnikowych oraz bloków różnicowoprądowych – elastyczna konfiguracja systemu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (apartatura do zabezpieczania obwodów w gospodarstwach domowych i podobnych) oraz IEC/EN 60947-2 (apartatura do rozdziału energii w instalacjach przemysłowych). Posiada certyfikację CE i jest zgodny z dyrektywami niskonapięciowymi. Produkt kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Charakterystyka D oraz wysoka zdolność zwarciowa czynią ten wyłącznik szczególnie przydatnym w obwodach, gdzie występują duże prądy rozruchowe. Stosowany jest m.in. w:

• Zabezpieczaniu obwodów silników indukcyjnych i pomp – bez wyzwalania przy rozruchu.
• Ochronie transformatorów i dławików w szafach sterowniczych.
• Rozdzielnicach przemysłowych i budynkowych z odbiornikami o charakterze indukcyjnym.
• Instalacjach wymagających selektywności z dolnymi członami o charakterystyce B/C – jako zabezpieczenie główne linii.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Aparat należy zamocować na szynie TH35 (DIN) z zatrzaskiem. Przekrój przewodów dobierz zgodnie z obowiązującymi normami oraz prądem znamionowym 6 A (zalecany min. 1,5 mm² dla Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. W przypadku stosowania szyn grzebieniowych lub sztyftowych upewnij się, że system jest przystosowany do prądu i napięcia pracy. Po montażu sprawdź działanie dźwigni załączającej (kolor czarny) – musi pracować płynnie.

FAQ

• Czy wyłącznik można wyposażyć w styk pomocniczy? Tak, istnieje możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów silnikowych z serii DX3 – kompatybilność zapewnia producent.
• Jaki jest stopień ochrony wyłącznika? W danych nie podano konkretnej wartości IP. Dla aparatów modułowych montowanych wewnątrz rozdzielnic przyjęto standardowo IP20 (ochrona przed dotknięciem palcem). Nie należy instalować go w strefach zagrożonych wilgocią.
• Do czego służy charakterystyka D w tym wyłączniku? Charakterystyka D oznacza opóźnione wyzwalanie przy prądach przeciążeniowych (5–10 krotność In). Jest przeznaczona do obwodów z dużym prądem rozruchowym, np. silniki, transformatory – zapobiega zbędnym wyłączeniom w chwili startu odbiornika.
