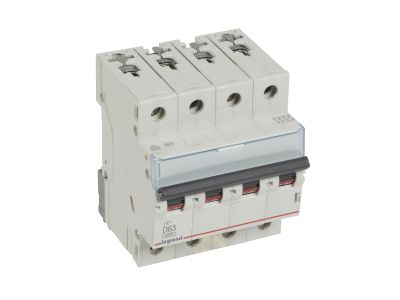

Wyłącznik nadprądowy S 304 4P D 63A 6000A serii TX3 | 403778 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 serii TX3 (symbol 403778) to czterobiegunowy aparat o charakterystyce D i prądzie znamionowym 63 A, przeznaczony do instalacji o napięciu 400 V~. Jego zwarciowa zdolność łączeniowa wynosi 6000 A według IEC 60898-1 oraz 10 kA według IEC 60947-2, co zapewnia skuteczne wyłączanie w warunkach zwarcia. Szerokość 4 modułów (4 × 17,5 mm) ułatwia zabudowę w rozdzielnicach modułowych.

• Czterobiegunowa konstrukcja (4P): Umożliwia jednoczesne odłączanie trzech faz i przewodu neutralnego, co zwiększa bezpieczeństwo obsługi i spełnia wymogi dla odbiorów trójfazowych.
• Charakterystyka D: Zaprojektowana do obwodów o wysokim prądzie rozruchowym (np. silniki, transformatory) – wyzwalacz termiczny reaguje na przeciążenia, a elektromagnetyczny na zwarcia, z opóźnieniem zapobiegającym zbędnym zadziałaniom przy rozruchu.
• Prąd znamionowy 63 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków w warunkach znamionowych.
• Zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje niezawodne wyłączenie prądów zwarciowych, chroniąc instalację i odbiorniki przed skutkami uszkodzeń.
• Możliwość rozbudowy o akcesoria serii DX3: Umożliwia montaż styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów, co zwiększa funkcjonalność w systemach automatyki.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC 60947-2 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~). Posiada oznaczenie CE i jest przystosowany do montażu w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Charakterystyka D oraz wysoki prąd znamionowy czynią ten wyłącznik szczególnie odpowiednim do zabezpieczania obwodów, w których występują duże prądy rozruchowe. Może być stosowany w:

• Zabezpieczaniu silników elektrycznych, transformatorów, dźwigów i pomp – tam, gdzie rozruch generuje chwilowy wzrost prądu nawet kilkukrotnie przekraczający prąd znamionowy.
• Rozdzielnicach głównych i podrozdzielnicach przemysłowych, gdzie wymagana jest wysoka selektywność z zabezpieczeniami nadrzędnymi.
• Obwodach oświetlenia wyładowczego (np. lampy sodowe, metalohalogenkowe) o znacznym prądzie zapłonu.
• Automatyce budynkowej i sterowaniu maszyn, gdzie potrzebna jest niezawodna ochrona przed przeciążeniami i zwarciami.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do zabudowy na szynie TH35 w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. W przypadku stosowania szyn grzebieniowych lub sztyftowych należy przestrzegać zaleceń producenta dotyczących maksymalnego obciążenia. Nie podłączać bloków różnicowoprądowych – wyłącznik nie umożliwia ich przyłączenia.

FAQ

• Czy wyłącznik można podłączyć do bloku różnicowoprądowego? Nie, zgodnie z danymi producenta wyłącznik nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych. W przypadku potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD.
• Jaka jest szerokość modułowa wyłącznika? Szerokość wynosi 4 moduły (4 × 17,5 mm), co daje łącznie 70 mm. Dzięki temu pasuje do standardowych rozdzielnic modułowych na szynę TH35.
• Dla jakich obwodów przeznaczona jest charakterystyka D? Charakterystyka D jest zalecana do obwodów o wysokim prądzie rozruchowym, takich jak silniki, transformatory, dźwigi czy sprężarki. Jej wyzwalacz elektromagnetyczny zadaje się zwykle przy prądzie 10–20-krotności prądu znamionowego, co zapobiega zbędnym wyłączeniom podczas rozruchu.
