Wyłącznik nadprądowy S 304 4P D 50A 6000A serii TX3 | 403777 Legrand

Opis i Kluczowe Cechy

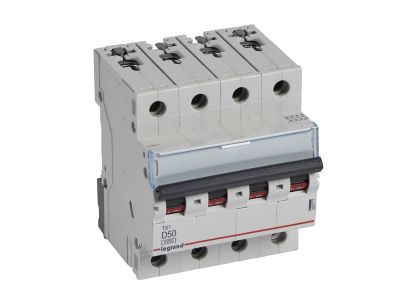

Wyłącznik nadprądowy S 304 4P D 50A serii TX3 (symbol 403777) to czterobiegunowy aparat zabezpieczający o charakterystyce D, przeznaczony do ochrony obwodów o prądzie znamionowym 50 A i napięciu 400 V~. Szerokość 4 modułów (70 mm) umożliwia łatwy montaż na szynie TH35, a wysoka zdolność zwarciowa gwarantuje skuteczne przerywanie zwarć.

• Charakterystyka D: Idealna do zabezpieczania obwodów silnikowych i transformatorowych, gdzie występują wysokie prądy rozruchowe – minimalizuje ryzyko zbędnych wyłączeń.
• Prąd znamionowy 50 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, np. duże silniki czy piece, bez ryzyka przegrzania styków.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) i 10 kA (IEC 60947-2): Gwarantuje skuteczne przerywanie zwarć w sieciach niskiego napięcia, zwiększając bezpieczeństwo instalacji.
• 4-biegunowy, 400 V~: Odpowiedni do układów trójfazowych z przewodem neutralnym, zapewnia kompleksową ochronę wszystkich linii.
• Możliwość wyposażenia w osprzęt serii DX3: Umożliwia rozbudowę o styki pomocnicze, wyzwalacze i napędy, co pozwala na sygnalizację stanu i zdalne sterowanie.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC 60947-2 (10 kA) dla napięcia 230/400 V~. Wyłącznik posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S 304 4P D 50A znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest zabezpieczenie obwodów o dużych prądach rozruchowych.

• Zabezpieczanie silników elektrycznych, sprężarek i pomp.
• Ochrona obwodów transformatorów i zasilaczy impulsowych.
• Instalacje w rozdzielnicach głównych i podrozdzielniach budynków użyteczności publicznej oraz hal produkcyjnych.
• Zabezpieczanie odbiorników indukcyjnych, takich jak dźwigi, piece przemysłowe czy taśmociągi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z zaleceniami w karcie katalogowej, uwzględniając prąd znamionowy 50 A.

FAQ

• Czy można zastosować blok różnicowoprądowy z tym wyłącznikiem? Nie, producent wyraźnie wskazuje brak możliwości przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy stosować oddzielne wyłączniki RCD.
• Czy wyłącznik nadprądowy nadaje się do zabezpieczania silników? Tak, charakterystyka D została zaprojektowana do obwodów o dużych prądach rozruchowych, takich jak silniki czy transformatory – redukuje ryzyko wyzwolenia podczas rozruchu.
• Czy można montować wyłącznik na szynie DIN? Tak, montaż odbywa się na szynie TH35 (DIN). Szerokość 4 modułów (70 mm) ułatwia instalację oraz umożliwia łączenie z szynami grzebieniowymi lub sztyftowymi.
