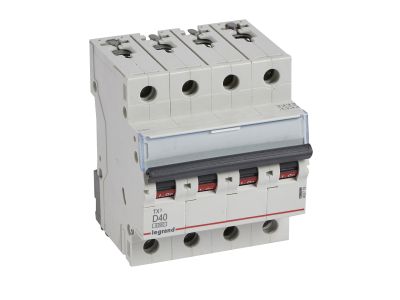

Wyłącznik nadprądowy S 304 4P D 40A 6000A serii TX3 | 403776 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 serii TX3 (symbol 403776) to czterobiegunowy aparat o charakterystyce D i prądzie znamionowym 40 A, przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Szerokość 4 modułów (70 mm) ułatwia optymalne wykorzystanie przestrzeni w rozdzielnicy. Dźwignia załączająca w kolorze czarnym zapewnia czytelną identyfikację stanu pracy.

• Czterobiegunowa konstrukcja (4P): umożliwia jednoczesne zabezpieczenie wszystkich trzech faz oraz przewodu neutralnego w sieciach 230/400 V~.
• Charakterystyka D: zapewnia selektywność w obwodach z dużymi prądami rozruchowymi, np. przy silnikach elektrycznych lub transformatorach, minimalizując ryzyko zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): gwarantuje skuteczną ochronę nawet w instalacjach o podwyższonym ryzyku zwarć.
• Możliwość rozbudowy: przystosowany do współpracy ze stykami pomocniczymi, wyzwalaczami wzrostowymi i napędami z serii DX3, co pozwala na dostosowanie do potrzeb automatyki.
• Montaż na szynie TH35: szybki i pewny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy S 304 serii TX3 spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 6 kA) oraz IEC 60947-2 (10 kA). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik nadaje się do ochrony obwodów o znacznych obciążeniach indukcyjnych oraz tam, gdzie wymagana jest selektywność zabezpieczeń.

• Ochrona obwodów silnikowych – charakteryzuje się odpornością na impulsy prądu rozruchowego.
• Zabezpieczenie linii zasilających odbiorniki przemysłowe (transformatory, piece, dźwigi).
• Instalacje w budynkach użyteczności publicznej – jako główne zabezpieczenie rozdzielnic.
• Automatyka budynkowa – w połączeniu ze stykami pomocniczymi i wyzwalaczami do zdalnego sterowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 w pozycji pionowej. Przekrój przewodów należy dobrać do prądu znamionowego 40 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz inne szczegółowe dane montażowe znajdują się w dokumentacji producenta.

FAQ

• Czy wyłącznik można rozbudować o styki pomocnicze? Tak – istnieje możliwość montażu styków pomocniczych, wyzwalaczy wzrostowych i napędów z serii DX3 (należy stosować akcesoria dedykowane do serii TX3).
• Jaka jest charakterystyka D i do czego służy? Charakterystyka D oznacza zadziałanie wyzwalacza zwarciowego przy prądzie od 10 do 20 razy większym od prądu znamionowego. Jest zalecana do obwodów z urządzeniami o dużym prądzie rozruchowym, np. silnikami, transformatorami.
• Czy wyłącznik nadprądowy może być podłączany do bloków różnicowoprądowych? Nie – zgodnie z danymi producenta brak jest możliwości bezpośredniego przyłączania bloków różnicowoprądowych do tego modelu. W przypadku potrzeby ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy.
