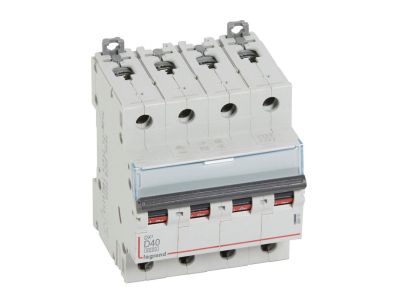

Wyłącznik nadprądowy S 304 4P D 40A 6000A serii DX3 | 408151 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii DX3 o symbolu 408151 to czterobiegunowe urządzenie ochronne z charakterystyką D, zaprojektowane do zabezpieczania obwodów o zwiększonych prądach rozruchowych. Jego prąd znamionowy 40 A zapewnia skuteczną ochronę przewodów i odbiorników, a szerokość 4 modułów (17,5 mm każdy) pozwala na łatwą integrację w rozdzielnicy na szynie TH35.

• Prąd znamionowy 40 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przeciążenia i przegrzania przewodów.
• Charakterystyka D: Odpowiednia do odbiorników o wysokim prądzie rozruchowym, takich jak silniki, transformatory czy kondensatory – zapewnia selektywność i skuteczne wyłączanie przy zwarciu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) oraz 10 000 A (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe gwarantuje niezawodne działanie nawet w trudnych warunkach sieci.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja ułatwia zabudowę w standardowych rozdzielnicach modułowych, oszczędzając miejsce w szafie.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – pozwala dostosować wyłącznik do konkretnych wymagań instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S304 serii DX3 jest zgodny z normami IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10000 A przy 230/400 V~). Posiada certyfikat CE i jest przeznaczony do montażu w instalacjach spełniających wymagania obowiązujących przepisów elektrycznych.

Zastosowanie

Charakterystyka D oraz wysoka zdolność zwarciowa czynią ten wyłącznik idealnym rozwiązaniem do profesjonalnych instalacji przemysłowych i komercyjnych. Znajduje zastosowanie w:

• Ochronie obwodów silnikowych i transformatorów – gdzie występują wysokie prądy rozruchowe.
• Zabezpieczaniu linii zasilających centrale wentylacyjne, pompy czy sprężarki.
• Rozdzielnicach głównych i podrozdzielnicach w obiektach użyteczności publicznej oraz halach produkcyjnych.
• Instalacjach wymagających selektywności z wyłącznikami nadprądowymi innych charakterystyk (B, C).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S304 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów dobieraj zgodnie z instrukcją producenta – zapewni to prawidłową stykowość i uniknięcie przegrzewania.

FAQ

• Do jakich obciążeń najlepiej stosować wyłącznik o charakterystyce D? Charakterystyka D jest przeznaczona do odbiorników o wysokim prądzie rozruchowym – np. silników, transformatorów, dławików. Standardowo wyłączniki tej charakterystyki stosuje się w obwodach przemysłowych.
• Jaką znamionową zwarciową zdolność łączeniową ma ten wyłącznik? Według normy IEC/EN 60898-1 wynosi 6000 A, a według IEC/EN 60947-2 – 10 000 A (dla napięcia 230/400 V~). Obie wartości podane są w danych producenta.
• Czy można do niego podłączyć dodatkowe akcesoria? Tak, wyłącznik przewiduje możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe, napędy oraz bloki różnicowoprądowe z serii DX3 – wszystko bez konieczności stosowania dodatkowych adapterów.
