Wyłącznik nadprądowy S 304 4P D 32A 6000A serii DX3 | 408150 Legrand

Opis i Kluczowe Cechy

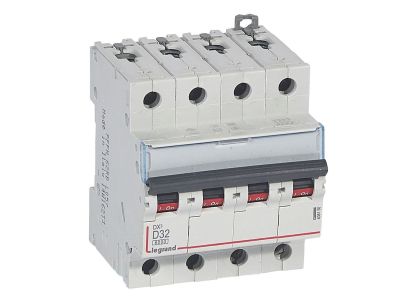

Wyłącznik nadprądowy S 304 4P D 32A 6000A serii DX3 (symbol 408150) to czterobiegunowy aparat modularny o charakterystyce D, zaprojektowany do zabezpieczania obwodów o prądzie znamionowym 32 A i napięciu 400 V~. Szerokość 4 modułów (70 mm) umożliwia łatwy montaż w standardowych rozdzielnicach. Dzięki dużej znamionowej zwarciowej zdolności łączeniowej (6000 A wg IEC/EN 60898-1 oraz 10 kA wg IEC/EN 60947-2) zapewnia skuteczną ochronę przed skutkami zwarć w instalacjach o wysokim potencjale zwarciowym.

• Charakterystyka D (zwłoczna): idealna do zabezpieczania odbiorników o dużym prądzie rozruchowym, takich jak silniki elektryczne, transformatory czy zasilacze impulsowe – eliminuje ryzyko zbędnych wyłączeń przy rozruchu.
• Prąd znamionowy 32 A: bezpieczna praca w obwodach o znacznym obciążeniu, np. liniach zasilających maszyny lub rozdzielnice podrzędne, bez ryzyka przeciążenia aparatu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): wysoki poziom bezpieczeństwa w razie zwarcia – gwarantuje pewne wyłączenie nawet przy bardzo dużych prądach zwarciowych.
• Szerokość 4 moduły (70 mm): kompaktowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicy, a montaż na szynie TH35 jest szybki i prosty.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3 – elastyczne dopasowanie do rosnących potrzeb instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność zarówno w instalacjach mieszkaniowych i komercyjnych (IEC 60898), jak i przemysłowych (IEC 60947). Posiada oznaczenie CE i jest zgodny z europejskimi dyrektywami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Dzięki charakterystyce D oraz wysokiej zdolności zwarciowej wyłącznik nadprądowy DX3 sprawdza się w obwodach, gdzie występują duże prądy rozruchowe. Znajduje zastosowanie w:

• Zabezpieczaniu silników elektrycznych, sprężarek, pomp i wentylatorów – ochrona przed zwarciem i przeciążeniem przy jednoczesnej tolerancji na chwilowe przeciążenia rozruchowe.
• Obwodach zasilających transformatory, dławiki i zasilacze impulsowe.
• Podrozdzielniach przemysłowych, w których wymagana jest wysoka pewność wyłączenia zwarć (10 kA wg normy IEC 60947-2).
• Instalacjach sterowania i automatyki budynkowej (BMS) jako zabezpieczenie obwodów wykonawczych styczników i przekaźników.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest bezpieczny. Urządzenie montuje się na szynie TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu znamionowego 32 A oraz spodziewanego obciążenia. Moment dokręcania zacisków – stosuj się do dokumentacji producenta (zazwyczaj 2–3 Nm). W przypadku dołączania szyn grzebieniowych lub akcesoriów (styki pomocnicze, wyzwalacze) postępuj zgodnie z instrukcją serii DX3.

FAQ

• Jaka jest różnica między charakterystyką D a B lub C? Charakterystyka D ma największą zwłokę – wyłącza przy prądzie 10–20 krotności prądu znamionowego. Jest przeznaczona do obwodów z dużymi prądami rozruchowymi (silniki, transformatory), aby uniknąć zbędnych wyłączeń.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje konkretnego IP dla tego modelu. Aparatura modularna montowana w rozdzielnicy zazwyczaj ma IP20 (ochrona przed dotknięciem palcem), ale ostateczny stopień ochrony zależy od zastosowanej obudowy rozdzielnicy.
• Czy można podłączyć blok różnicowoprądowy bezpośrednio do tego wyłącznika? Tak, seria DX3 umożliwia przyłączanie dedykowanych bloków różnicowoprądowych (RCD) do tego wyłącznika. Sprawdź kompatybilność w katalogu akcesoriów DX3.
