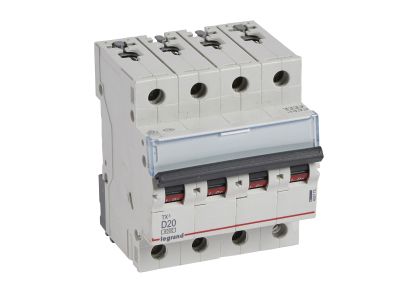

Wyłącznik nadprądowy S 304 4P D 20A 6000A serii TX3 | 403773 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii TX3, symbol 403773, to czterobiegunowy aparat o charakterystyce D i prądzie znamionowym 20 A, przeznaczony do pracy w sieciach 400 V AC. Dzięki szerokości 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35. Łączy wysoką zdolność zwarciową z możliwością rozbudowy o akcesoria serii DX3, co czyni go wszechstronnym rozwiązaniem do ochrony obwodów z dużymi prądami rozruchowymi.

• Prąd znamionowy 20 A, charakterystyka D: Zapewnia selektywne wyłączanie przy przeciążeniach i zwarciu, szczególnie w obwodach o wysokich prądach rozruchowych, takich jak silniki czy transformatory.
• Znamionowa zwarciowa zdolność łączeniowa: 6000 A (IEC 60898-1) / 10 000 A (IEC 60947-2): Gwarantuje skuteczną ochronę przed skutkami zwarć w instalacjach domowych i przemysłowych, spełniając wymogi obu norm.
• 4 bieguny, napięcie 400 V~: Odpowiedni do obwodów trójfazowych z przewodem neutralnym, zapewnia kompletną ochronę w sieciach TN/IT.
• Montaż na szynie TH35 (DIN) i szerokość 4 modułów: Szybki i bezpieczny montaż w rozdzielnicach, kompatybilność z systemami szyn grzebieniowych i sztyftowych.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Elastyczna konfiguracja do zdalnego sterowania i sygnalizacji – bez konieczności wymiany głównego aparatu.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC/EN 60898-1 (zdolność łączeniowa 6 kA przy 230/400 V~) oraz IEC/EN 60947-2 (zdolność łączeniowa 10 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa dla elektrycznych urządzeń ochronnych.

Zastosowanie

Charakterystyka D oraz wysoka zdolność zwarciowa czynią ten wyłącznik idealnym wyborem do obwodów, w których występują duże prądy rozruchowe. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i w obiektach przemysłowych.

• Ochrona obwodów silników elektrycznych, dźwigów, wind i pomp – gdzie prąd rozruchowy może wielokrotnie przekraczać prąd znamionowy.
• Zabezpieczenie transformatorów i zasilaczy impulsowych przed przeciążeniem oraz zwarciem.
• Ochrona obwodów oświetleniowych z dużymi kondensatorami kompensacyjnymi – charakterystyka D zapobiega wyzwalaniu przy załączaniu.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach użyteczności publicznej oraz obiektach przemysłowych wymagających selektywności.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przewody należy podłączać zgodnie z dokumentacją producenta, zwracając uwagę na odpowiedni przekrój (dobrany do prądu 20 A) oraz moment dokręcania zacisków. Wyłącznik można wyposażyć w szyny grzebieniowe lub sztyftowe – nie przewidziano dołączania modułów różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S304 ma podświetlaną dźwignię? Nie. Dźwignia jest wykonana z czarnego tworzywa, bez elementów podświetlających. Stan załączenia/wyłączenia rozpoznaje się po położeniu dźwigni.
• Jaki stopień ochrony IP ma ten wyłącznik? Standardowa aparatura modułowa, w tym wyłącznik S304, ma stopień ochrony IP20 – odpowiedni do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy. Wystające części są chronione przed dotknięciem palcem, ale urządzenie nie jest odporne na wilgoć lub pył.
• Jaka jest różnica między wartościami 6 kA a 10 kA w normach? 6 kA zgodnie z IEC 60898-1 odnosi się do instalacji niskiego napięcia w budynkach mieszkalnych i podobnych, natomiast 10 kA zgodnie z IEC 60947-2 potwierdza wyższą zdolność zwarciową dla zastosowań przemysłowych. Wyłącznik spełnia obie normy, co pozwala na stosowanie go w szerszym zakresie.
