Wyłącznik nadprądowy S 304 4P D 20A 6000A serii DX3 | 408148 Legrand

Opis i Kluczowe Cechy

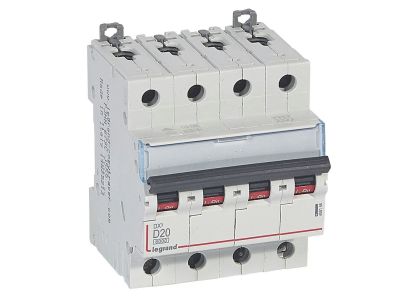

Wyłącznik nadprądowy S 304 4P D 20A 6000A serii DX3 (symbol 408148) to czterobiegunowe zabezpieczenie nadprądowe o charakterystyce D, przeznaczone do pracy w sieciach 400 V~. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2), co zapewnia skuteczne wyłączanie zwarć o wysokiej energii. Szerokość 4 moduły (70 mm) ułatwia zabudowę w rozdzielnicach modułowych.

• Prąd znamionowy 20 A: Odpowiedni do obwodów o znacznym obciążeniu, np. silników, transformatorów, bez ryzyka przegrzania w normalnej pracy.
• Charakterystyka D: Opóźnione wyzwalanie – idealne do odbiorników z dużymi prądami rozruchowymi (silniki, pompy, klimatyzatory), zapobiega niepotrzebnym zadziałaniom.
• Zwarciowa zdolność łączeniowa 6000 A / 10 kA: Gwarantuje bezpieczne wyłączenie zwarć o wysokich prądach, minimalizując ryzyko uszkodzenia instalacji i aparatury.
• Szerokość 4 moduły (70 mm): Kompaktowa konstrukcja umożliwia efektywne wykorzystanie miejsca w rozdzielnicy, ułatwia rozbudowę.
• Kompatybilność z systemem HX3: Możliwość optymalnego rozdziału energii do 125 A oraz przyłączania bloków różnicowoprądowych, styków pomocniczych, wyzwalaczy i napędów z serii DX3.

Zgodność z Normami

Wyłącznik nadprądowy S 304 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE. Montaż i użytkowanie zgodnie z tymi normami gwarantuje bezpieczeństwo instalacji.

Zastosowanie

Wyłącznik nadprądowy serii DX3 char. D przeznaczony jest do zabezpieczania obwodów odbiorczych w instalacjach przemysłowych, komercyjnych i mieszkaniowych, szczególnie tam, gdzie występują wysokie prądy rozruchowe.

• Zabezpieczenie silników elektrycznych – pompy, wentylatory, sprężarki.
• Ochrona obwodów transformatorów i dławików.
• Zabezpieczenie obwodów klimatyzatorów, agregatów chłodniczych.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach budynków użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 20 A oraz warunków zwarciowych. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych w celu estetycznego i bezpiecznego połączenia.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, wyłącznik nie jest wyposażony w żadne podświetlenie – dźwignia załączająca jest czarna, bez elementów świetlnych.
• Jaka jest charakterystyka wyzwalania? Charakterystyka D – opóźnione wyzwalanie, zaprojektowana do obwodów z wysokimi prądami rozruchowymi (np. silniki, transformatory).
• Czy można do niego podłączyć styki pomocnicze lub wyzwalacze? Tak, wyłącznik jest przystosowany do współpracy ze stykami pomocniczymi, wyzwalaczami wzrostowymi i podnapięciowymi oraz napędami z serii DX3. Pozwala to na rozbudowę funkcji sygnalizacji i zdalnego sterowania.
