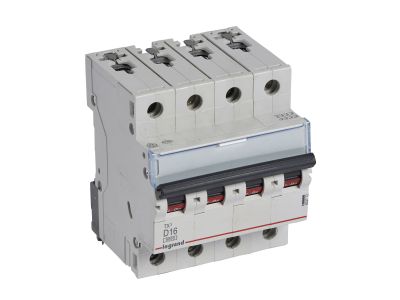

Wyłącznik nadprądowy S 304 4P D 16A 6000A serii TX3 | 403772 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii TX3 (symbol 403772) to czterobiegunowe urządzenie ochronne o prądzie znamionowym 16A i charakterystyce D, zaprojektowane do zabezpieczania obwodów odbiorników o wysokim prądzie rozruchowym, takich jak silniki czy transformatory. Dzięki znamionowej zwarciowej zdolności łączeniowej 6kA (wg IEC 60898-1) i 10kA (wg IEC 60947-2) zapewnia skuteczne wyłączanie w warunkach awaryjnych. Zajmuje 4 moduły (70mm) na szynie TH35.

• Prąd znamionowy 16A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, dostosowany do typowych instalacji przemysłowych i budynkowych.
• Charakterystyka D: Opóźnione wyzwalanie przeznaczone do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami generującymi wysoki prąd rozruchowy – zapobiega zbędnym wyłączeniom.
• Znamionowa zwarciowa zdolność łączeniowa 6kA (IEC 60898-1) / 10kA (IEC 60947-2): Wysoka skuteczność w gaszeniu łuku zwarciowego, podnosi poziom bezpieczeństwa instalacji elektrycznej.
• Szerokość 4 moduły (70mm): Kompaktowy rozmiar ułatwia montaż w rozdzielnicach modułowych, oszczędza miejsce na szynie DIN.
• Możliwość rozszerzenia funkcji: Kompatybilny ze stykami pomocniczymi, wyzwalaczami i napędami serii DX3 – daje elastyczność w budowie układów automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S304 TX3 spełnia wymagania norm IEC 60898-1 (instalacje niskiego napięcia) oraz IEC 60947-2 (urządzenia przemysłowe). Posiada certyfikat CE, potwierdzający zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S304 TX3 z charakterystyką D przeznaczony jest do zabezpieczania obwodów, w których występują wysokie prądy rozruchowe. Sprawdza się w następujących aplikacjach:

• Ochrona obwodów silników elektrycznych w maszynach, wentylatorach, pompach i sprężarkach.
• Zabezpieczenie transformatorów, dławików i innych odbiorników indukcyjnych wrażliwych na przeciążenia.
• W rozdzielnicach przemysłowych i budynkowych jako główne zabezpieczenie linii zasilających odbiorników o dużym prądzie udarowym.
• W systemach automatyki budynkowej, gdzie wymagane jest odróżnienie prądów rozruchowych od zwarciowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Podczas podłączania przewodów należy postępować zgodnie z dokumentacją techniczną producenta – stosować odpowiednie momenty dokręcania oraz przekroje przewodów dostosowane do prądu 16A (zalecany przekrój 1,5–4mm² w zależności od instalacji). Opcjonalnie możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Uwaga: Nie można przyłączać bloków różnicowoprądowych bezpośrednio do tego wyłącznika.

FAQ

• Jaka jest charakterystyka wyzwalania? Wyłącznik posiada charakterystykę D – opóźnione wyzwalanie, które dopuszcza tymczasowe przeciążenia o wysokim prądzie rozruchowym (np. przy starcie silnika) bez zbędnego wyłączania. Zapobiega to niepotrzebnym przerwom w pracy urządzeń.
• Jaką znamionową zwarciową zdolność łączeniową ma ten wyłącznik? Zgodnie z normą IEC 60898-1 wynosi 6kA przy 230/400V~, a zgodnie z IEC 60947-2 sięga 10kA przy 230/400V~. Oba parametry odpowiadają różnym warunkom pracy instalacji.
• Czy można podłączyć do tego wyłącznika blok różnicowoprądowy? Nie, producent wyklucza możliwość przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej wymagany jest oddzielny wyłącznik RCD montowany w odpowiedniej konfiguracji.
