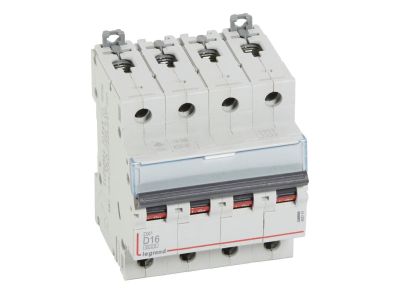

Wyłącznik nadprądowy S 304 4P D 16A 6000A serii DX3 | 408147 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 (symbol 408147) z serii DX3 to czterobiegunowe urządzenie o charakterystyce D, prądzie znamionowym 16 A i znamionowej zwarciowej zdolności łączeniowej 6000 A według IEC/EN 60898-1 (oraz 10 kA według IEC/EN 60947-2). Szerokość 4 modułów (70 mm) pozwala na oszczędne zagospodarowanie rozdzielnicy przy jednoczesnym zapewnieniu wysokiej ochrony w obwodach z dużymi prądami rozruchowymi.

• Prąd znamionowy 16 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Charakterystyka D: zapewnia selektywność i ochronę przy rozruchu silników, transformatorów oraz innych odbiorników indukcyjnych.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): wysoka odporność na zwarcia minimalizująca ryzyko uszkodzenia instalacji.
• Szerokość 4 modułów (70 mm): oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności 4-biegunowej.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – elastyczna konfiguracja systemu zabezpieczeń.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia. Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce D i parametrom zwarciowym wyłącznik S304 znajduje zastosowanie przede wszystkim w obwodach, gdzie występują duże prądy rozruchowe, wymagające selektywnego wyzwalania. Sprawdza się w instalacjach przemysłowych i komercyjnych.

• Ochrona obwodów silników elektrycznych i transformatorów przed przeciążeniem i zwarciem.
• Zabezpieczenie instalacji w rozdzielnicach głównych i podrozdzielniach w budynkach użyteczności publicznej.
• Stosowanie w układach automatyki przemysłowej, gdzie wymagana jest wysoka niezawodność przy rozruchu odbiorników indukcyjnych.
• Element systemu Optymalnego Rozdziału Energii HX3 do 125 A – współpraca z szynami grzebieniowymi i sztyftowymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S304 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami instalacji. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów – postępować według dokumentacji technicznej producenta.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów silnikowych? Tak, charakterystyka D została zaprojektowana z myślą o obciążeniach o wysokim prądzie rozruchowym, typowych dla silników i transformatorów. Zapewnia selektywność i nie powoduje zbędnych wyłączeń.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika? 6000 A według normy IEC/EN 60898-1 oraz 10 kA według normy IEC/EN 60947-2 – obie wartości są potwierdzone dla napięcia 230/400 V~.
• Czy można go rozbudować o dodatkowe elementy? Tak, wyłącznik umożliwia podłączenie styków pomocniczych, wyzwalaczy, napędów oraz bloków różnicowoprądowych z serii DX3, a także współpracę z szynami grzebieniowymi i sztyftowymi.
