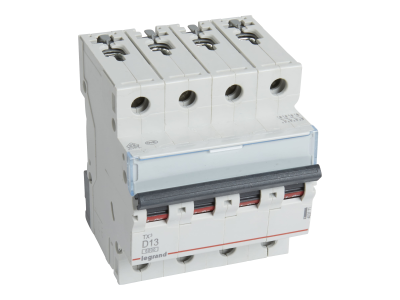

Wyłącznik nadprądowy S 304 4P D 13A 6000A serii TX3 | 403771 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 4P D 13A 6000A serii TX3 (symbol 403771) to czterobiegunowe urządzenie ochronne przeznaczone do montażu na szynie TH35. Dzięki prądowi znamionowemu 13 A oraz charakterystyce D zapewnia skuteczną ochronę obwodów z dużymi prądami rozruchowymi, np. silników i transformatorów. Szerokość 4 modułów (70 mm) pozwala na oszczędne wykorzystanie miejsca w rozdzielnicy.

• Prąd znamionowy 13 A: Gwarantuje bezpieczną pracę w obwodach o obciążeniu do 13 A, chroniąc przed przeciążeniami.
• Charakterystyka D: Odpowiednia do obwodów z wysokimi prądami rozruchowymi – wyłącza przy prądach od 10 do 20 krotności In, zapobiegając zbędnym wyłączeniom przy rozruchu silników.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) i 10 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych zwiększa bezpieczeństwo instalacji.
• Szerokość 4 modułów (17,5 mm każdy): Kompaktowa budowa umożliwia łatwe dopasowanie do istniejącej rozdzielnicy.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerza funkcjonalność, umożliwiając zdalne sterowanie i sygnalizację stanu.

Zgodność z Normami

Wyłącznik nadprądowy S 304 został zaprojektowany zgodnie z normami IEC 60898-1 (zwarciowa zdolność łączeniowa 6000 A przy 230/400 V) oraz IEC 60947-2 (10 kA przy 230/400 V), co gwarantuje parametry zwarciowe i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik nadprądowy z charakterystyką D przeznaczony jest do ochrony obwodów, w których występują duże prądy rozruchowe. Idealnie sprawdza się w:

• Ochronie obwodów silników elektrycznych (pompy, wentylatory, sprężarki).
• Ochronie transformatorów i dławików.
• Instalacjach przemysłowych z urządzeniami o wysokim prądzie załączania.
• Rozdzielnicach głównych i podrozdzielniach w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 13 A i obciążenia. Moment dokręcania zacisków oraz parametry przyłączeniowe należy stosować zgodnie z dokumentacją producenta. Wyłącznik można łączyć z szynami grzebieniowymi lub sztyftowymi. Nie wolno do niego podłączać bloków różnicowoprądowych.

FAQ

• Jaka jest charakterystyka wyłącznika? Charakterystyka D oznacza, że wyłącznik wyzwala przy prądach od 10 do 20 krotności prądu znamionowego. Jest przeznaczony do obwodów z dużymi prądami rozruchowymi, np. silniki.
• Czy wyłącznik nadprądowy S 304 można podłączyć z blokiem różnicowoprądowym? Nie, dane techniczne wyraźnie wskazują brak możliwości przyłączania bloków różnicowoprądowych. Do ochrony różnicowej należy zastosować oddzielne urządzenie.
• Jaki stopień ochrony ma ten wyłącznik? Stopień ochrony nie został określony w danych technicznych. Po zamontowaniu w rozdzielnicy stopień ochrony zapewnia obudowa (minimum IP20).
