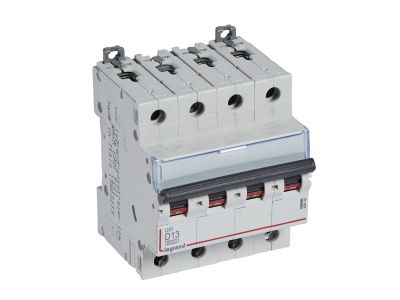

Wyłącznik nadprądowy S 304 4P D 13A 6000A serii DX3 | 408146 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii DX3, model S304, to czterobiegunowe urządzenie o charakterystyce D i prądzie znamionowym 13 A. Zaprojektowany do pracy w sieciach 400 V~, zapewnia skuteczne zabezpieczenie obwodów przed skutkami przeciążeń i zwarć. Zwarta konstrukcja o szerokości 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35. Urządzenie oferuje znamionową zwarciową zdolność łączeniową 6000 A zgodnie z IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2.

• Prąd znamionowy 13 A: Gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu, zapobiegając przegrzaniu przewodów podczas przeciążeń.
• Charakterystyka D: Zapewnia selektywne wyzwalanie przy prądach 10–20 krotności prądu znamionowego, idealna do odbiorników o wysokim prądzie rozruchowym, takich jak silniki, transformatory czy sprężarki.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoki margines bezpieczeństwa w przypadku zwarcia, niezawodne wyłączenie nawet w instalacjach o dużym potencjale zwarciowym.
• 4 bieguny (4P): Zabezpiecza wszystkie trzy fazy oraz przewód neutralny w układach TN-C/TN-S, umożliwiając pełną ochronę obwodu.
• Możliwość rozbudowy: Kompatybilny z blokami różnicowoprądowymi, stykami pomocniczymi, wyzwalaczami i napędami z serii DX3, a także z szynami grzebieniowymi oraz systemem optymalnego rozdziału energii HX3 do 125 A.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenie nadprądowe w instalacjach domowych i podobnych) oraz IEC/EN 60947-2 (aparatura łączeniowa sterownicza i zabezpieczeniowa w przemyśle). Posiada oznaczenie CE i jest zgodny z dyrektywami niskonapięciowymi.

Zastosowanie

Charakterystyka D i możliwość pracy w sieci 400 V czynią ten wyłącznik odpowiednim do zastosowań przemysłowych i komercyjnych, gdzie występują duże prądy rozruchowe. Sprawdzi się w obwodach:

• Zabezpieczanie silników elektrycznych, pomp, wentylatorów, sprężarek i klimatyzatorów.
• Ochrona transformatorów i zasilaczy impulsowych w szafach sterowniczych.
• Podrozdzielnice w halach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Instalacje w systemach automatyki budynkowej, gdzie wymagane jest wyłączanie selektywne przy dużych prądach rozruchowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach i szafkach elektrycznych. Przed podłączeniem należy dobrać przekrój przewodów do prądu znamionowego 13 A i przewidywanego obciążenia. Dokręcaj zaciski zgodnie z dokumentacją producenta, aby zapewnić prawidłową rezystancję styków. W przypadku stosowania szyn grzebieniowych lub bloków różnicowoprądowych, upewnij się o kompatybilności mechanicznej i elektrycznej z serią DX3.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka D oznacza, że wyzwalanie następuje przy prądach od 10- do 20-krotności prądu znamionowego. Jest przeznaczony do obwodów z odbiornikami o wysokim prądzie rozruchowym, np. silnikami i transformatorami.
• Czy wyłącznik można łączyć z blokiem różnicowoprądowym? Tak, urządzenie jest przystosowane do bezpośredniego przyłączania bloków różnicowoprądowych z serii DX3, co pozwala na uzyskanie kompaktowej ochrony przeciwporażeniowej.
• Jaka jest szerokość modułowa i sposób montażu? Wyłącznik ma szerokość 4 modułów (70 mm) i montuje się na szynie TH35. Dzięki temu można go łatwo zabudować w standardowych rozdzielnicach modułowych.
