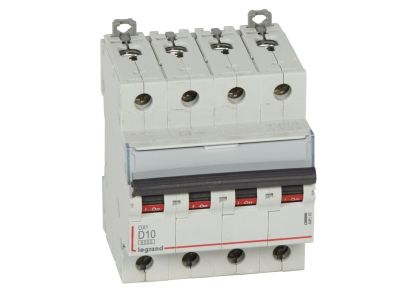

Wyłącznik nadprądowy S 304 4P D 10A 6000A serii DX3 | 408145 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 serii DX3 o symbolu 408145 to czterobiegunowe urządzenie ochronne z charakterystyką D i prądem znamionowym 10 A. Zaprojektowany do montażu na szynie TH35, zajmuje 4 moduły (szerokość 17,5 mm każdy). Jego znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, co zapewnia skuteczną ochronę obwodów w warunkach przemysłowych. Dźwignia załączająca w kolorze czarnym ułatwia ręczne sterowanie.

• Czterobiegunowy (4P) 400 V~: Umożliwia jednoczesne zabezpieczenie wszystkich trzech faz i przewodu neutralnego w instalacjach trójfazowych – kompleksowa ochrona bez dodatkowego wyłącznika N.
• Charakterystyka D: Przeznaczona do ochrony odbiorników o wysokim prądzie rozruchowym, takich jak silniki, transformatory czy zasilacze impulsowe – unikasz zbędnych wyłączeń podczas rozruchu.
• Prąd znamionowy 10 A: Odpowiedni do obwodów o umiarkowanym obciążeniu, gwarantuje dobór zabezpieczenia do wydajności przewodów.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoki poziom bezpieczeństwa przy zwarciu – urządzenie wytrzymuje i wyłącza prądy zwarciowe bez ryzyka uszkodzenia.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Łatwe rozszerzanie instalacji o szyny grzebieniowe, styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – elastyczność i oszczędność miejsca.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, potwierdzając bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada certyfikację CE.

Zastosowanie

Charakterystyka D i parametry zwarciowe sprawiają, że wyłącznik S 304 znajduje zastosowanie w obwodach o podwyższonych prądach rozruchowych oraz w rozdzielnicach przemysłowych.

• Ochrona obwodów silników elektrycznych, pomp, wentylatorów i sprężarek.
• Zabezpieczenie transformatorów i zasilaczy impulsowych w szafach sterowniczych.
• W rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych oraz użyteczności publicznej.
• W systemach automatyki budynkowej wymagających rozłączania zasilania przy przeciążeniach i zwarciach.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuj na szynie TH35 (DIN) w rozdzielnicy. Przekrój podłączanych przewodów dobierz zgodnie z obowiązującymi normami oraz prądem znamionowym 10 A. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta, aby zapewnić trwałe i bezpieczne połączenie. Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych – zastosuj system HX3 do 125 A dla optymalnego rozdziału energii.

FAQ

• Czy wyłącznik nadprądowy S 304 ma podświetlenie? W specyfikacji producenta nie przewidziano podświetlenia dźwigni ani wskaźnika LED. Sygnalizacja stanu zadziałania odbywa się wyłącznie mechanicznie (pozycja dźwigni).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnej wartości IP. Aparatura modułowa montowana w rozdzielnicach standardowo osiąga stopień ochrony IP20 (brak ochrony przed wnikaniem ciał stałych >12,5 mm). W przypadku pracy w trudniejszych warunkach należy zastosować odpowiednią obudowę.
• W jakim trybie działa styk wyłącznika? Wyłącznik nadprądowy posiada styk zwierny – w normalnym stanie przewodzi prąd, a przy przeciążeniu lub zwarciu samoczynnie rozwierga obwód. Dźwignia pozwala na ręczne załączenie i wyłączenie (rozwierny po wyłączeniu).
