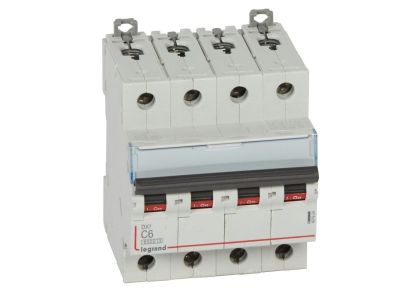

Wyłącznik nadprądowy S 304 4P C 6A 6000A serii DX3 | 407924 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 4P C 6A 6000A serii DX3 (symbol 407924) to czterobiegunowe zabezpieczenie obwodów o napięciu 400 V~, przeznaczone do ochrony przed przeciążeniem i zwarciem. Dzięki prądowi znamionowemu 6 A oraz charakterystyce C urządzenie sprawdza się w obwodach z odbiornikami o podwyższonym prądzie rozruchowym. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicy na szynie TH35.

• Prąd znamionowy 6 A: zapewnia precyzyjne zabezpieczenie obwodów o niewielkim obciążeniu, np. oświetlenia lub gniazd wtyczkowych, minimalizując ryzyko wyłączeń awaryjnych.
• Charakterystyka C: umożliwia bezpieczną pracę z odbiornikami generującymi krótkotrwałe prądy rozruchowe (silniki, transformatory), ograniczając zbędne zadziałania.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1): gwarantuje skuteczne wyłączenie prądów zwarciowych, chroniąc instalację i urządzenia odbiorcze.
• Szerokość 4 modułów (70 mm): kompaktowa konstrukcja ułatwia projektowanie rozdzielnicy i pozwala oszczędzić miejsce na szynie TH35.
• Możliwość rozbudowy: urządzenie można wyposażyć w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3, co zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (zdolność łączeniowa 10 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik S304 przeznaczony jest do montażu w rozdzielnicach mieszkaniowych, komercyjnych i lekkiego przemysłu. Jego parametry umożliwiają ochronę obwodów o prądzie znamionowym 6 A w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie odbiorników o charakterystyce rozruchowej (silniki małej mocy, wentylatory, pompy).
• Jako element Systemu Optymalnego Rozdziału Energii HX3 do 125 A – kompatybilność z szynami grzebieniowymi i sztyftowymi.
• W układach automatyki budynkowej, gdzie wymagane jest selektywne wyłączanie obwodów z możliwością rozbudowy o moduły dodatkowe.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamocować na szynie TH35 (DIN). Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową dla prądu 6 A. Moment dokręcania zacisków oraz dopuszczalne długości odizolowania żył – według dokumentacji producenta. Zaleca się stosowanie szyn grzebieniowych dla uporządkowania połączeń.

FAQ

• Czy wyłącznik nadprądowy ma podświetlenie? Nie. Dźwignia załączająca wykonana jest w kolorze czarnym, bez elementu podświetlenia. Stan załączenia / wyłączenia odczytuje się z położenia dźwigni.
• Jaki stopień ochrony ma to urządzenie? Produkt przeznaczony jest do montażu w rozdzielnicy. Dla aparatury modułowej typowy stopień ochrony to IP20 – wystarczający dla wnętrz suchych, przy obudowie rozdzielnicy zapewniającej wyższy IP.
• Czy można podłączyć do niego blok różnicowoprądowy? Tak, wyłącznik nadprądowy S304 serii DX3 umożliwia bezpośrednie przyłączenie bloków różnicowoprądowych z tej samej serii, tworząc kompletny zestaw ochrony przed porażeniem.
