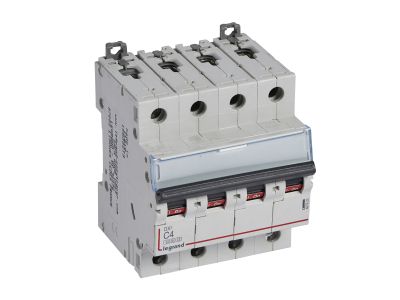

Wyłącznik nadprądowy S 304 4P C 4A 6000A serii DX3 | 407923 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 (symbol 407923) serii DX3 to czterobiegunowy aparat modułowy o szerokości 4 modułów (70 mm), charakteryzujący się prądem znamionowym 4 A i charakterystyką C. Zaprojektowany do zabezpieczania obwodów odbiorczych przed przeciążeniem i zwarciem, oferuje znamionową zwarciową zdolność łączeniową 6000 A zgodnie z IEC/EN 60898-1 oraz 10 kA zgodnie z IEC/EN 60947-2, co gwarantuje niezawodną ochronę nawet w trudnych warunkach sieci.

• Prąd znamionowy 4 A i charakterystyka C: Optymalne zabezpieczenie obwodów o niewielkim obciążeniu (np. oświetlenie, sterowanie) z tolerancją na umiarkowane prądy rozruchowe.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2): Gwarancja bezpiecznego wyłączenia w przypadku zwarcia w sieci 230/400 V~.
• Czterobiegunowa konstrukcja (4P) na napięcie 400 V~: Idealny do zabezpieczania obwodów trójfazowych z przewodem neutralnym.
• Szerokość 4 modułów (70 mm) i montaż na szynie TH35: Kompaktowe wymiary ułatwiające instalację w rozdzielnicach.
• Kompatybilność z systemem HX3 do 125 A oraz możliwość dołączenia styków pomocniczych, wyzwalaczy, napędów i bloków różnicowoprądowych z serii DX3: Elastyczność rozbudowy i integracji z nowoczesnymi systemami rozdziału energii.

Zgodność z Normami

Wyłącznik nadprądowy S 304 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~). Posiada certyfikację CE i jest przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy S 304 znajduje zastosowanie w rozdzielnicach domowych, biurowych oraz przemysłowych, zapewniając ochronę odbiorników przed skutkami przeciążeń i zwarć. Dzięki charakterystyce C sprawdza się w obwodach, w których występują umiarkowane prądy rozruchowe.

• Zabezpieczanie obwodów oświetlenia, gniazd wtyczkowych i urządzeń AGD w instalacjach domowych i biurowych.
• Ochrona obwodów sterowania i automatyki budynkowej (np. sterowanie oświetleniem, roletami, pompami).
• Element rozdzielnic głównych i podrozdzielnic w systemie rozdziału energii HX3 do 125 A.
• Zabezpieczanie obwodów silników małej mocy (wentylatory, pompy) z charakterystyką C.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 304 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 w rozdzielnicach modułowych. Przewody należy łączyć z zachowaniem odpowiedniego przekroju dobranego do prądu znamionowego obwodu, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych oraz wyposażenie w akcesoria z serii DX3 (styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe).

FAQ

• Czy wyłącznik nadprądowy S 304 jest wyposażony w podświetlenie? Nie, wyłącznik posiada czarną dźwignię ręczną do załączania i wyłączania, bez funkcji podświetlenia.
• Jaki jest stopień ochrony IP tego wyłącznika? Wyłącznik przeznaczony jest do montażu w rozdzielnicach, gdzie standardowo aparatura modułowa oferowana jest ze stopniem ochrony IP20 (ochrona przed dotykiem).
• Dla jakich odbiorników zalecana jest charakterystyka C? Charakterystyka C sprawdza się w obwodach z odbiornikami o umiarkowanym prądzie rozruchowym, takimi jak oprawy oświetleniowe, silniki małej mocy czy małe transformatory.
