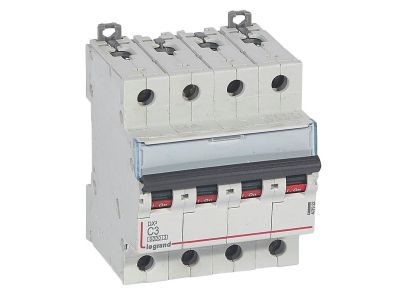

Wyłącznik nadprądowy S 304 4P C 3A 6000A serii DX3 | 407922 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 (symbol 407922) to czterobiegunowe urządzenie zabezpieczające z charakterystyką C i prądem znamionowym 3 A, przeznaczone do instalacji 400 V~. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A zgodnie z IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, co zapewnia skuteczną ochronę w różnych warunkach pracy. Szerokość 4 modułów (70 mm) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35, a konstrukcja umożliwia rozbudowę o szeroką gamę akcesoriów serii DX3.

• Czterobiegunowy (4P): Zabezpiecza wszystkie trzy fazy oraz przewód neutralny w instalacjach trójfazowych, zapewniając kompleksową ochronę przed przeciążeniami i zwarciami.
• Charakterystyka C: Opóźnione wyzwalanie (5–10 I_n) pozwala uniknąć niepotrzebnych wyłączeń w obwodach z urządzeniami o wysokim prądzie rozruchowym, takimi jak silniki, transformatory czy kompresory.
• Prąd znamionowy 3 A: Dedykowany do precyzyjnego zabezpieczania obwodów o niskim obciążeniu, np. w układach sterowania, sygnalizacji lub automatyce budynkowej.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje niezawodne wyłączanie zwarć zarówno w typowych instalacjach domowych, jak i w warunkach przemysłowych o wyższych wymaganiach.
• Montaż na szynę TH35 – 4 moduły: Standardowy system mocowania umożliwia szybką instalację; możliwość przyłączania szyn grzebieniowych oraz rozbudowy o styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe z serii DX3.

Zgodność z Normami

Wyłącznik nadprądowy S 304 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do przemysłowych zastosowań niskonapięciowych). Posiada certyfikat CE i jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Wyłącznik nadprądowy S 304 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych, gdzie wymagane jest niezawodne zabezpieczenie obwodów trójfazowych o małym prądzie znamionowym. Dzięki charakterystyce C sprawdza się szczególnie w obwodach z odbiornikami o dużym prądzie rozruchowym.

• Zabezpieczanie obwodów oświetlenia i gniazd wtyczkowych w instalacjach trójfazowych.
• Ochrona silników małej mocy, wentylatorów, pomp i kompresorów.
• Zabezpieczanie obwodów sterowania i sygnalizacji w szafach automatyki.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 304 może być wykonywany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest odizolowany. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 3 A. Moment dokręcania śrub przyłączeniowych – według dokumentacji producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do szybkiego i bezpiecznego rozdzielenia zasilania.

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C powoduje wyzwolenie przy prądzie 5 do 10 razy większym od prądu znamionowego, co jest odpowiednie dla obwodów z urządzeniami o dużym prądzie rozruchowym (silniki, transformatory). Charakterystyka B wyzwala przy 3–5 I_n i jest stosowana do obwodów czysto rezystancyjnych, np. oświetlenia bez stateczników.
• Czy wyłącznik S304 można rozbudować o styki pomocnicze? Tak, urządzenie jest przystosowane do współpracy ze stykami pomocniczymi, wyzwalaczami wzrostowymi i podnapięciowymi oraz napędami silnikowymi z serii DX3. Można także dołączyć blok różnicowoprądowy.
• Jaki jest stopień ochrony wyłącznika? Standardowa aparatura modułowa montowana w rozdzielnicy ma zazwyczaj stopień ochrony IP20. W danych produktu nie podano konkretnej wartości, dlatego zalecamy sprawdzenie dokumentacji technicznej producenta przed montażem w środowisku o podwyższonej wilgotności lub zapyleniu.
