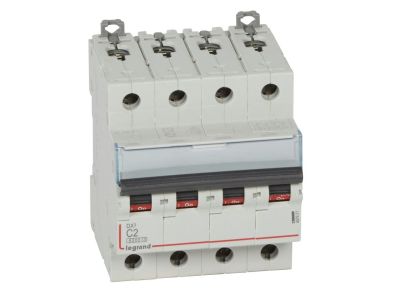

Wyłącznik nadprądowy S 304 4P C 2A 6000A serii DX3 | 407921 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S 304 4P C 2A 6000A serii DX3 (symbol 407921) to czterobiegunowy aparat modułowy o charakterystyce wyzwalania C i prądzie znamionowym 2 A. Przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Szerokość 4 modułów (70 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Znamionowa zdolność zwarciowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje skuteczne wyłączenie w przypadku zwarć w sieciach o napięciu 230/400 V~, zapewniając bezpieczeństwo instalacji i odbiorników.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealna do obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
• Prąd znamionowy 2 A: Dedykowany do zabezpieczania obwodów o niskim poborze mocy, takich jak oświetlenie LED, sterowniki PLC czy czujniki.
• Montaż na szynie TH35 oraz kompatybilność z systemem HX3: Umożliwia szybki i pewny montaż w rozdzielnicach modułowych, a także łatwe łączenie z szynami grzebieniowymi i sztyftowymi do 125 A.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – pozwala na dostosowanie konfiguracji do wymogów konkretnej instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S 304 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenie obwodów domowych i podobnych) oraz IEC/EN 60947-2 (łączniki niskonapięciowe do zastosowań przemysłowych). Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce C i prądowi 2 A wyłącznik sprawdza się w obwodach o podwyższonych prądach rozruchowych, a jednocześnie wymagających precyzyjnej ochrony przed przeciążeniem. Może być stosowany zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Zabezpieczenie obwodów sterowania maszyn, w tym styczników, przekaźników i układów PLC.
• Ochrona linii sygnalizacyjnych i oświetlenia awaryjnego o małej mocy.
• Zabezpieczenie obwodów zasilania czujników i aktuatorów w automatyce budynkowej.
• Praca w rozdzielnicach głównych i podrozdzielnicach jako człon odcinający lub wyłącznik główny dla niewielkich odbiorników.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S 304 powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Przekrój przewodów należy dobrać zgodnie z normami dla prądu znamionowego 2 A (zalecane min. 1,5 mm² Cu). Moment dokręcania zacisków należy sprawdzić w dokumentacji technicznej producenta. Wyłącznik może być łączony z szynami grzebieniowymi oraz wyposażany w akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe) – montaż tych elementów również wymaga zachowania zasad bezpieczeństwa.

FAQ

• Jaka jest znamionowa zdolność zwarciowa tego wyłącznika? Wyłącznik S 304 ma zdolność łączeniową 6000 A zgodnie z IEC/EN 60898-1 oraz 10 kA zgodnie z IEC/EN 60947-2 przy napięciu 230/400 V~.
• Czy można do niego podłączyć styki pomocnicze? Tak, wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3 – wszystkie akcesoria są dedykowane do tego modelu.
• Jaka jest charakterystyka wyzwalania C i dla jakich odbiorników jest odpowiednia? Charakterystyka C oznacza wyzwalanie przy prądzie od 5 do 10 krotności prądu znamionowego (10–20 A dla wersji 2 A). Jest zalecana do obwodów z obciążeniami indukcyjnymi (silniki, transformatory) oraz tam, gdzie występują krótkotrwałe skoki prądu podczas rozruchu.
