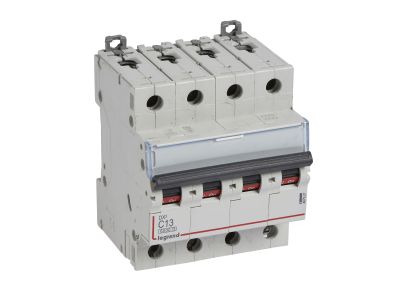

Wyłącznik nadprądowy S 304 4P C 13A 6000A serii DX3 | 407927 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii DX3 to czterobiegunowy aparat ochronny o prądzie znamionowym 13A i charakterystyce C. Zapewnia bezpieczeństwo instalacji dzięki znamionowej zwarciowej zdolności łączeniowej 6000A (według IEC/EN 60898-1) oraz 10kA (według IEC/EN 60947-2) przy napięciu 230/400V~. Szerokość 4 modułów (17,5mm każdy) ułatwia zabudowę w rozdzielnicach. Montaż na szynie TH35 oraz kompatybilność z systemem HX3 do 125A dają elastyczność w projektowaniu rozdzielnic.

• Prąd znamionowy 13A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc przed przeciążeniami i zwarciami.
• Charakterystyka C: Odpowiednia do obwodów z silnikami i odbiornikami o wysokim prądzie rozruchowym – selektywne wyzwalanie przy przeciążeniach.
• Znamionowa zwarciowa zdolność łączeniowa 6000A (IEC/EN 60898-1) / 10kA (IEC/EN 60947-2): Wysoka odporność na skutki zwarć, zapewniająca ciągłość zasilania i bezpieczeństwo instalacji.
• Szerokość 4 modułów (70mm): Kompaktowa budowa pozwala na efektywne wykorzystanie miejsca w rozdzielnicy przy zachowaniu standardowego montażu.
• Kompatybilność z systemem HX3 do 125A oraz możliwość rozbudowy o styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe z serii DX3: Umożliwia elastyczne dostosowanie do potrzeb instalacji i integrację z innymi aparatami modułowymi.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60898-1 (dla 6000A przy 230/400V~) oraz IEC/EN 60947-2 (dla 10kA przy 230/400V~). Posiada certyfikat CE potwierdzający zgodność z europejskimi dyrektywami.

Zastosowanie

Czterobiegunowy wyłącznik nadprądowy S304 DX3 przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Ochrona obwodów odbiorczych o prądzie znamionowym 13A (np. gniazda wtykowe, oświetlenie, małe maszyny).
• Zabezpieczenie silników elektrycznych i urządzeń o charakterystyce C – wyłączanie przy przeciążeniach i zwarciach.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach wraz z systemem szyn HX3 do 125A.
• Rozbudowa o moduły różnicowoprądowe, styki pomocnicze i wyzwalacze – realizacja selektywności i sygnalizacji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN). Szerokość modułowa: 4 moduły. Podłączenie przewodów – możliwe za pomocą szyn grzebieniowych lub sztyftowych (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu znamionowego 13A. Dźwignia załączająca w kolorze czarnym. Nie przekraczać parametrów znamionowych.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 6000A, a według IEC/EN 60947-2 – 10kA, przy napięciu 230/400V~.
• Czy można rozbudować wyłącznik o styki pomocnicze lub wyzwalacze? Tak, wyłącznik nadprądowy S304 DX3 umożliwia montaż styków pomocniczych, wyzwalaczy i napędów z serii DX3, a także bloków różnicowoprądowych.
• Jaki jest stopień ochrony tego aparatu? Producent nie podaje stopnia IP w karcie katalogowej. W standardowych warunkach pracy w rozdzielnicy aparatura modułowa ma typowo IP20, jednak dla konkretnej aplikacji należy zweryfikować dokumentację techniczną.
