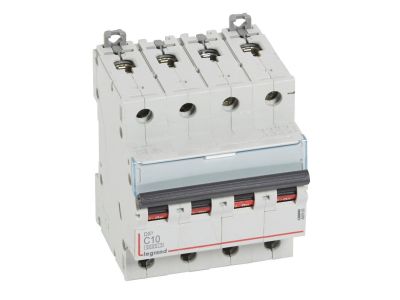

Wyłącznik nadprądowy S 304 4P C 10A 6000A serii DX3 | 407926 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Hager serii DX3, model S304 o symbolu 407926, to czterobiegunowe urządzenie ochronne z charakterystyką C i prądem znamionowym 10 A. Zapewnia niezawodną ochronę przed przeciążeniami i zwarciami w instalacjach 230/400 V AC. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2) gwarantuje bezpieczne wyłączanie w warunkach awaryjnych. Szerokość 4 modułów (4 x 17,5 mm) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 10 A, charakterystyka C: zapewnia selektywną ochronę obwodów o umiarkowanych prądach rozruchowych, idealny do zabezpieczania gniazd wtyczkowych i obwodów oświetleniowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): wysoka skuteczność wyłączania w przypadku zwarcia, minimalizuje ryzyko uszkodzenia instalacji i urządzeń.
• Czterobiegunowy (4P): jednoczesne odłączenie wszystkich przewodów fazowych i neutralnego, co zwiększa bezpieczeństwo obsługi i spełnia wymagania dla instalacji trójfazowych.
• Montaż na szynie TH35: szybki i stabilny montaż w standardowej rozdzielnicy; kompatybilność z szynami grzebieniowymi oraz możliwość przyłączania bloków różnicowoprądowych.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe z serii DX3 – elastyczne dopasowanie do potrzeb automatyki.

Zgodność z Normami

Wyłącznik nadprądowy Hager S304 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, potwierdzając bezpieczeństwo i niezawodność w ochronie obwodów elektrycznych. Posiada certyfikację CE oraz jest zgodny z wymogami dyrektyw Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 4P C10A przeznaczony jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia, zarówno w budynkach mieszkalnych, jak i komercyjnych oraz przemysłowych. Sprawdza się w roli głównego zabezpieczenia lub zabezpieczenia odgałęzień.

• Ochrona obwodów gniazd wtyczkowych oraz odbiorników o stałym obciążeniu w instalacjach trójfazowych.
• Zabezpieczenie obwodów oświetleniowych o dużym poborze mocy (np. w halach produkcyjnych).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemie Optymalnego Rozdziału Energii HX3 (do 125 A).
• Element automatyki budynkowej – możliwość współpracy ze stycznikami i przekaźnikami sterowanymi za pomocą wyzwalaczy i styków pomocniczych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie DIN TH35 (35 mm). Do podłączenia przewodów zaleca się stosowanie szyn grzebieniowych lub sztyftowych; przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszcza się łączenie z blokami różnicowoprądowymi oraz wyposażenie w akcesoria serii DX3.

FAQ

• Czy wyłącznik można rozbudować o styki pomocnicze? Tak, wyłącznik S304 umożliwia montaż styków pomocniczych, wyzwalaczy i napędów z serii DX3 – pozwala to na zdalne sygnalizowanie stanu lub automatyczne wyłączanie.
• Jaka jest znamionowa zdolność łączeniowa przy napięciu 400 V? Zgodnie z normą IEC/EN 60898-1 wynosi 6000 A, a według IEC/EN 60947-2 – 10 kA. Oba parametry dotyczą sieci 230/400 V AC.
• Czy wyłącznik jest kompatybilny z systemem HX3 firmy Hager? Tak, urządzenie jest w pełni kompatybilne z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, co ułatwia zabudowę w rozdzielnicach modułowych.
