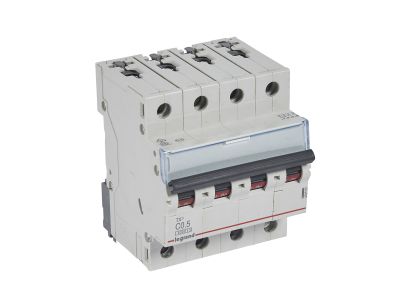

Wyłącznik nadprądowy S 304 4P C 0,5A 6000A serii TX3 | 403553 Legrand

Opis i Kluczowe Cechy

Czterobiegunowy wyłącznik nadprądowy S 304 z serii TX3 (symbol 403553) o prądzie znamionowym 0,5 A i charakterystyce wyzwalania C. Przeznaczony do ochrony instalacji przed przeciążeniem i zwarciem w obwodach 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (IEC 60898-1) gwarantuje bezpieczne odcięcie prądu nawet przy silnych zwarciowych przepięciach. Szerokość 4 modułów (70 mm) ułatwia montaż w standardowych rozdzielnicach.

• Charakterystyka C: Wykrywa przeciążenia i zwarcia w obwodach o umiarkowanym prądzie rozruchowym (np. silniki, transformatory) – wyzwalanie przy 5–10-krotności prądu znamionowego.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): Skuteczne przerywanie prądów zwarciowych bez ryzyka uszkodzenia aparatu, co zwiększa bezpieczeństwo instalacji.
• Montaż na szynie TH35: Szybkie i pewne osadzenie w rozdzielnicy bez konieczności stosowania dodatkowych elementów.
• Możliwość przyłączania szyn grzebieniowych lub sztyftowych: Ułatwia rozprowadzanie faz oraz upraszcza okablowanie w rozdzielnicach modułowych.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX³: Pozwala na rozbudowę funkcjonalności – zdalne sterowanie, sygnalizację stanu czy dodatkowe zabezpieczenia.

Zgodność z Normami

Wyłącznik nadprądowy S 304 spełnia wymagania norm IEC 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE.

Zastosowanie

Wyłącznik S 304 z charakterystyką C i prądem 0,5 A znajduje zastosowanie w obwodach wymagających selektywnej ochrony przed przeciążeniem i zwarciem, zwłaszcza w instalacjach z odbiornikami o niewielkim poborze prądu, ale o potencjalnie wysokim prądzie rozruchowym.

• Zabezpieczenie obwodów sterowania i sygnalizacji w automatyce budynkowej.
• Ochrona linii oświetleniowych z dużą liczbą świetlówek lub opraw LED z przetwornicami.
• Separacja i ochrona obwodów pomocniczych w rozdzielnicach przemysłowych.
• Stosowanie w układach, gdzie wymagana jest charakterystyka C do koordynacji z wyłącznikami nadrzędnymi.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wyłącznik należy zamocować na szynie DIN TH35 (zgodnie z PN-EN 60715). Przekrój przewodów dobrać do prądu znamionowego i spodziewanego obciążenia. W przypadku przyłączania szynami grzebieniowymi upewnić się, że są one kompatybilne z rozstawem modułów. Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zalecany 2,0 Nm). Nie łączyć bezpośrednio z blokami różnicowoprądowymi (brak możliwości przyłączania).

FAQ

• Czy wyłącznik S 304 można podłączyć do bloku różnicowoprądowego? Nie, zgodnie z danymi producenta wyłącznik nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych – wymagane jest oddzielne zabezpieczenie RCD w obwodzie.
• Jaka jest szerokość wyłącznika w modułach? Zajmuje 4 moduły o szerokości po 17,5 mm, czyli łącznie 70 mm.
• Do jakich zastosowań najlepiej nadaje się charakterystyka C? Charakterystyka C jest dedykowana do obwodów z odbiornikami o podwyższonym prądzie rozruchowym (np. silniki, transformatory, przetwornice) – wyzwala przy prądzie 5–10 razy większym od prądu znamionowego, co zapobiega niepotrzebnym zadziałaniom przy normalnym rozruchu.
