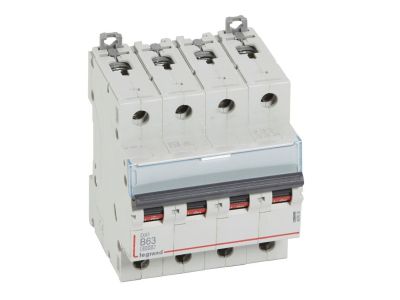

Wyłącznik nadprądowy S 304 4P B 63A 6000A serii DX3 | 407630 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii DX3, czterobiegunowy (4P), o charakterystyce B, prądzie znamionowym 63 A i znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC/EN 60898-1) lub 10 000 A (wg IEC/EN 60947-2). Aparat o szerokości 4 modułów (17,5 mm każdy) przeznaczony do montażu na szynie TH35. Czarna dźwignia załączająca ułatwia identyfikację stanu pracy w rozdzielnicy.

• Prąd znamionowy 63 A: Zabezpiecza obwody o znacznym obciążeniu, np. linie zasilające lub odbiory przemysłowe, przed przeciążeniem i zwarciem.
• Charakterystyka B: Wyzwalanie przy przeciążeniu w zakresie 3–5 krotności prądu znamionowego – przeznaczona do ochrony obwodów o charakterze rezystancyjnym i instalacji oświetleniowych.
• Zwarciowa zdolność łączeniowa 6 kA (EN 60898-1) / 10 kA (EN 60947-2): Gwarantuje bezpieczne przerwanie prądów zwarciowych w sieciach niskiego napięcia, minimalizując ryzyko uszkodzenia instalacji.
• Szerokość 4 modułów (70 mm): Kompaktowa obudowa umożliwia efektywne zagospodarowanie miejsca w rozdzielnicy modułowej.
• Kompatybilność z systemem HX3 do 125 A: Możliwość optymalnego rozdziału energii dzięki zastosowaniu szyn rozdzielczych i akcesoriów z serii HX3.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe z serii DX3 oraz przyłączanie bloków różnicowoprądowych.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6 kA przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Wyłącznik nadprądowy 4-biegunowy serii DX3 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych oraz lekkich obiektach przemysłowych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Ochrona obwodów odbiorczych o prądzie znamionowym do 63 A – np. linie zasilające piece, klimatyzatory lub agregaty.
• Zabezpieczenie instalacji oświetleniowej i gniazd wtyczkowych w budynkach użyteczności publicznej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach rozdziału energii z szynami HX3.
• Współpraca z blokami różnicowoprądowymi w celu realizacji ochrony przeciwporażeniowej w obwodach końcowych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się o braku zasilania. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosować według dokumentacji producenta. Dopuszcza się przyłączanie szyn grzebieniowych oraz sztyftowych. Przed załączeniem sprawdzić poprawność montażu i dokręcenia połączeń.

FAQ

• Czy wyłącznik nadprądowy ma sygnalizację zadziałania? Tak, wyłącznik posiada czarną dźwignię załączającą, która po wyzwoleniu ustawia się w pozycji środkowej (TRIP), umożliwiając szybką identyfikację zadziałania.
• Jaki jest stopień ochrony obudowy? W danych produktu nie podano stopnia IP – standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20 od strony czołowej, jednak szczegóły należy sprawdzić w karcie katalogowej producenta.
• Czy można zamontować wyłącznik w układzie trójfazowym z przewodem neutralnym? Tak, model 4-biegunowy (4P) wyłącza zarówno przewody fazowe, jak i neutralny, co jest wymagane w instalacjach TN-S/TN-C-S i przy stosowaniu ochrony różnicowoprądowej na całym obwodzie.
